Геометрия на пръскачки с два контролера

Трябва да се измерят и въведат следните разстояния:

▪: В главния контролер: Разстояние между главната щанга, оста и точката за окачване.

▪: В допълнителния контролер: Разстояние между главната щанга (CRP_2) и допълнителната щанга.

При системи с едностранно разгъваща се допълнителна щанга, трябва допълнително да въведете разстоянието DRP_Y:

▪: Щангата се намира само от лявата страна: 0 cm

▪: Щанга от дясната страна: Работна ширина на щангата в cm

Начин на действие

Така се въвежда геометрията на пръскачката в главния контролер:

þ: Поставили сте втория конектор в главния контролер.

1.: Преминаване към маска „Геометрия“ в приложението на главния контролер:
> > > >

⇨: Появява се следната маска:

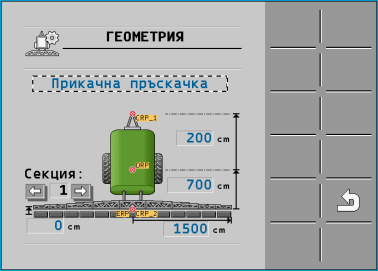

⇨: На изображението има две червени точки: CRP_1 – точка на окачване; DRP – ос; CRP_2 - работна точка на главната щанга. От тук нататък трябва и по-късно да измервате разстоянието до втората щанга.

2.: В реда над чертежа настройте подходящия тип пръскачка.

3.: Въведете измерените стойности.

Начин на действие

Така се въвежда геометрията на пръскачката в допълнителния контролер:

1.: Преминаване към маска „Геометрия“ в приложението на допълнителния контролер:
> > > >

⇨: Появява се следната маска:

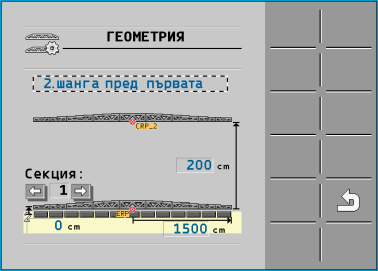

⇨: Червената точка CRP_2 маркира първата щанга.

2.: В реда над чертежа изберете дали втората щанга да се намира пред или зад първата щанга (гледано по посоката на движение): „2. щанга зад първата.“ или „2. щанга пред първата“

3.: Измерете разстоянието между CRP_2 и втората щанга (ERP) и го въведете.
