SPRAYER-Controller MAXI und MIDI 3.0 - Отразяване на наклон на щанга при завиване

Отразяване на наклон на щанга при завиване

Тази функция Ви помага при работи на наклонен терен.

Начин на функциониране

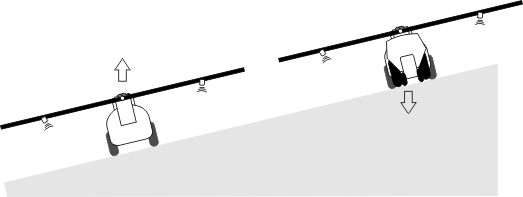

При работа по наклон щангата е наклонена. Функцията запаметява ъгъла на наклона.

След маневрата за обръщане, когато пръскачката тръгне в обратна посока, ъгълът на наклона е с обратен знак.

При завиване по наклона можете да натиснете бутон, за да наклоните щангата в противоположната посока.

Използвайте следните функционални бутони, за да изключите функцията:

Символ за функция	Значение
	Активира функцията. При всяко натискане целевата позиция на щангата се променя (бяла стрелка).
	Накланя ръчно щангата. С натискане се прекратява автоматичното отразяване на ъгъла на наклон.

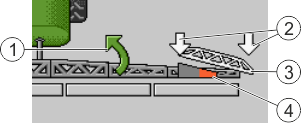

В работната маска актуалната настройка се показва над щангата, когато функцията е активирана.

	Актуална посока на движение на щангата.		Актуално положение на щангата.
	Целева позиция на щангата.		Актуален ъгъл на датчика за ъгъла при цилиндъра за наклон.

В зависимост от конфигурацията, могат да се появяват следните символи:

Примери

Символ	Значение
	Бяла стрелка: Целевата позиция е водоравна. Датчик за ъгъла: Водоравната позиция е достигната.
	Щангата е наклонена надясно. Функцията е деактивирана.
	Щангата е наклонена надясно. Трябва обаче да е наклонена автоматично наляво. Системата ще придвижи щангата в тази посока. Актуална позиция: Щангата е наклонена надясно Целева позиция: Да се наклони наляво. Отразяване на наклона: активирано
	Щангата е наклонена надясно. Трябва обаче да се наклони автоматично водоравно. Системата ще придвижи щангата в тази посока.
