Асистент дюзи

Асистент дюзи има следната цел:
▪
Тук можете да видите как типът дюзи влияе на възможните количества разпръскване и скорости.
▪
Тук трябва да изберете правилно монтирания тип дюзи.
▪
Тук можете да промените зададената стойност.


Символ за функция
Значение
Сменя изчислените данни

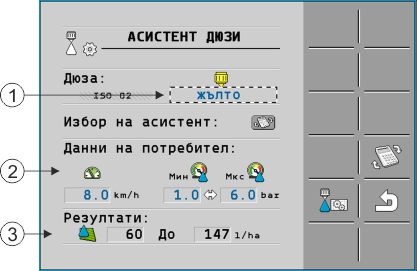

 Düsenassistent 1
Определяне на възможни количества разпръскване
Избрана дюза
Тук можете да въведете:
- преследваната работна скорост
- оптимално налягане за дюзата
Тук ще видите кои количества разпръскване са възможни при тази дюза при настроената работна скорост.

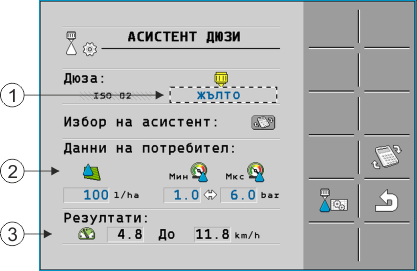

 Düsenassistent 2
Определяне на подходящи дюзи
Избрана дюза
Тук можете да въведете:
- желано количество разпръскване. То се приема директно от параметър „Зададена стойност“.
- оптимално налягане за дюзата
Тук ще видите при коя скорост е достижимо това количество разпръскване.



Начин на действие



Така ще изчислите какви количества разпръскване могат да бъдат достигнати с една дюза при дадено налягане:
1.
Преминаване към маска „Асистент дюзи“:
 FS_JR3_Einstellungn-Menü >  FS_JR3_Düsen Assistent
2.
 FS_JR3_Taschenrechner wechseln - Натиснете, така че в зоната „Данни на потребител“ да се появи символът за скорост  Geschwindigkeit.
3.
Изберете полето с цвета на дюзите, за да изберете дюза.
⇨
Списъкът съдържа всички стандартни дюзи и четири места за конфигурацията на собствените дюзи.
4.
В полето  Geschwindigkeit въведете желаната работна скорост.
5.
В зоната  SY_JR3_Druckbereich настройте оптималния диапазон на налягане, позволяващ желания размер на капките при използваната дюза. Тази стойност ще намерите в спецификацията на дюзата.
⇨
Указание: Настроеният тук диапазон на налягане не се приема при разпръскването. По време на работа трябва сами да се погрижите пръскачката да работи в желания диапазон на налягане.
⇨
В зоната „Резултати“ се появяват възможните количества разпръскване.
В случай че изчисленото количество разпръскване е твърде голямо или твърде малко:
▪
Променете работната скорост.
▪
Монтирайте други дюзи. Извършете изчислението за новия цвят на дюзите.



Начин на действие



Изчислението се извършва и въз основа на желаното количество разпръскване:
1.
 FS_JR3_Taschenrechner wechseln - Натиснете, така че в зоната „Данни на потребител“ да се появи символът  Istwert.
2.
В полето  Istwert въведете преследваното количество разпръскване.
3.
Въведете диапазона на налягане за цвета на дюзите.
4.
В зоната „Резултати“ ще видите при какви скорости ще достигнете количеството разпръскване.
