Montaggio del terminale nella cabina del veicolo
 Lieferumfang

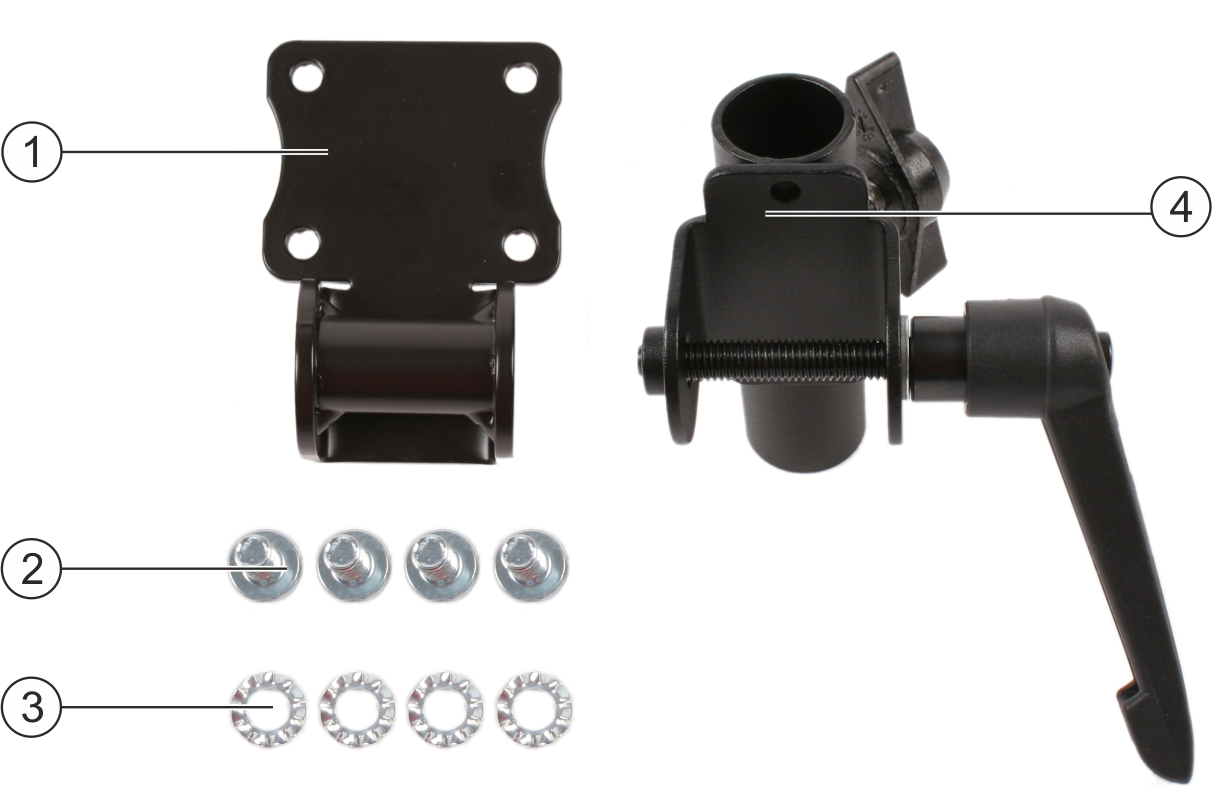

Kit di montaggio in dotazione
Staffa per terminale
Dispositivo di fissaggio
Vite M5x10


Rondella 5.3-10




Procedura



1.
Avvitare la staffa per il terminale sul retro del terminale:
 terminal mit Vesa
2.
AVVISO! Assicurarsi che i fori della membrana di compensazione della pressione non siano coperti. Se la membrana di compensazione della pressione è coperta, questo può causare danni al terminale dovuti all’acqua condensata.
⇨
 Falsch herum
3.
Svitare dal dispositivo di fissaggio la vite lunga:
 Halter - ohne Schraube
4.
Unire entrambi i componenti del supporto:
 halter aufeinander
5.
Far passare la vite lunga attraverso il supporto assemblato.
 Halter dranschrauben
6.
Stringere saldamente la vite lunga cosicché il terminale sia fissato stabilmente.
7.
A questo punto è possibile posizionare il terminale con il supporto su un tubo tondo (ad esempio sulla staffa di base della ME):
 Smart430_montiert
