Collegamento del terminale al sistema ISOBUS
Il collegamento al sistema ISOBUS serve:
- ▪
- ad alimentare il terminale con la tensione,
- ▪
- a consentire la comunicazione con altri componenti ISOBUS.
A tal fine sarà necessario utilizzare un apposito cavo di collegamento, in base al modello del trattore.
- ▪
- Per i trattori dotati come optional dell'equipaggiamento base del sistema ISOBUS della Müller-Elektronik, collegare il terminale all'equipaggiamento base tramite il cavo di collegamento D-sub.

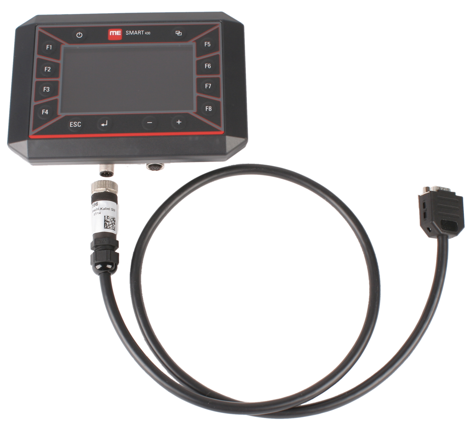

SMART430 - Cavo di collegamento con il connettore D-sub femmina. Cod. art.: 31322596
- ▪
- Nei trattori dotati di serie del sistema ISOBUS e della presa ISOBUS in cabina, usare il cavo di collegamento con la presa CPC:

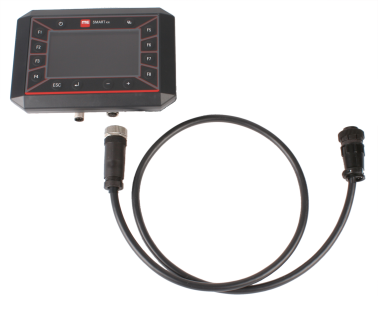

SMART430 - Cavo di collegamento con la presa CPC. Cod. art.: 31322597
Procedura
- 1.
- Collegare il cavo di collegamento al connettore A.
- 2.
- Collegare il cavo di collegamento all'equipaggiamento base della ME o alla presa ISOBUS in cabina.
- 3.
- Avvitare saldamente il connettore.
