Assegnazione di funzioni ai tasti per i dispositivi di controllo AUX

Il terminale offre la possibilità di assegnare ai tasti del joystick le funzioni del computer di bordo ISOBUS. Per far ciò, il computer di bordo ISOBUS e il joystick devono soddisfare le specifiche ausiliarie 2 dello standard ISOBUS.

Passaggi

Se si utilizza la funzionalità AUX, osservare quanto segue:

1.: All'inizio occorre provvedere all’assegnazione delle funzioni ai tasti.

2.: Dopo ogni avvio del sistema, è necessario verificare se l'assegnazione delle funzioni ai tasti è corretta. Ciò garantirà una piena consapevolezza di quali funzioni si andrà ad attivare agendo sui tasti.

Il terminale consente di utilizzare al massimo un dispositivo di controllo AUX-2 esterno.

		ATTENZIONE
	Utilizzo improprio dovuto a troppi dispositivi di controllo Se i segnali vengono inviati al sistema ISOBUS da più di un dispositivo di controllo AUX-2, non potranno essere assegnati in modo univoco. Al momento di utilizzo potrebbe pertanto essere attivata la funzione errata, con il rischio di provocare un infortunio. 1. Assicurarsi che mediante il sistema ISOBUS stia comunicando al massimo un dispositivo di controllo AUX-2.

Procedura

Per configurare l'assegnazione delle funzioni ai tasti (ad esempio di un joystick AUX-2), procedere come segue:

þ: Il joystick ed il job computer ISOBUS sono collegati.

1.: Passare alla schermata di configurazione "AUX-N":

⇨: Appare la seguente schermata:

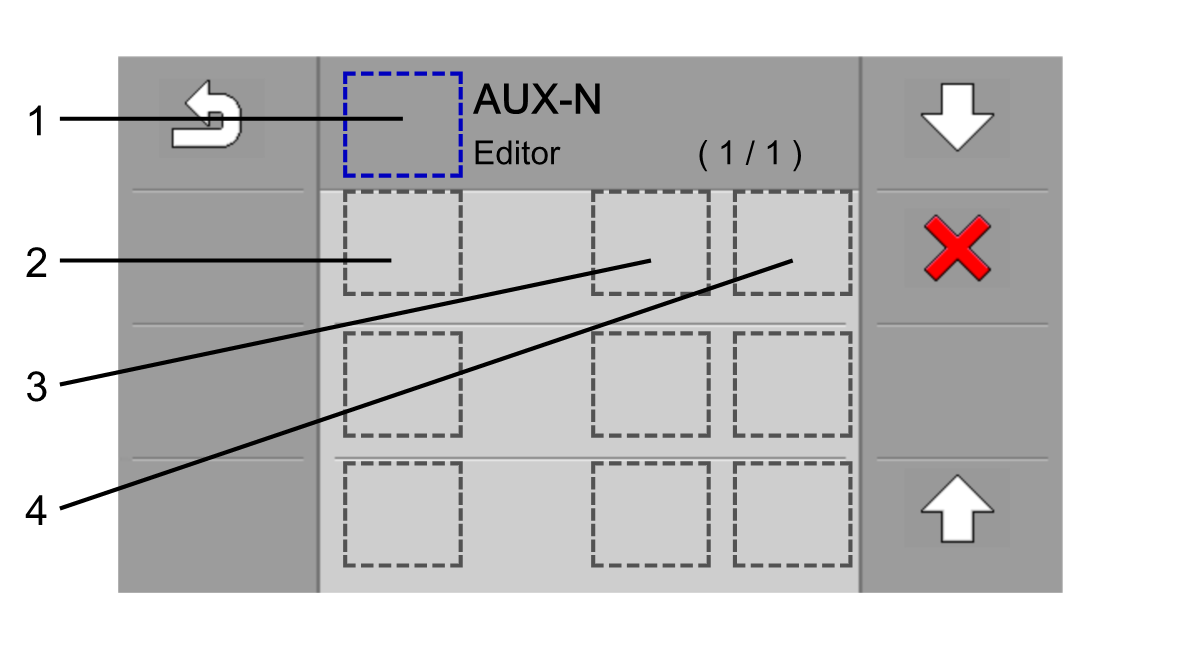

1 - Scelta del job computer. 2 - Colonna con le funzioni del job computer. 3 - Scelta del joystick. 4 - Selezione tasto.

2.: Utilizzare i tasti e per evidenziare il campo numero 1 nella figura sopra riportata.

3.: Premere il tasto .

4.: Utilizzare i tasti e per selezionare il simbolo del job computer le cui funzioni si desidera assegnare ai tasti del joystick.

5.: Premere il tasto .

⇨: Le funzioni del joystick vengono acquisite.

6.: - Individuare la funzione che si desidera assegnare ad un tasto del joystick (2 nella figura sopra riportata).

7.: Utilizzare i tasti e per evidenziare la casella in corrispondenza a tale funzione (3 nella figura sopra riportata).

8.: Premere il tasto .

9.: Premere il tasto più volte, finché nella casella non appare il simbolo del joystick del quale si desidera effettuare l’assegnazione delle finzioni ai tasti.

10.: ATTENZIONE! Se è possibile selezionare più di un joystick AUX-2, sussiste il rischio che l'assegnazione di funzioni ai tasti non venga eseguita in modo univoco. Disconnettere un dispositivo di controllo AUX-2 dal sistema. Non utilizzare il terminale con due dispositivi di controllo AUX-2.

11.: Premere il tasto .

12.: Premere il tasto sul joystick al quale si desidera assegnare la funzione.

13.: Oppure: Utilizzare i tasti e per evidenziare la casella più a destra (4 nella figura sopra riportata) e selezionare la funzione manualmente.

14.: In questo modo, è possibile assegnare anche altre funzioni ai tasti del joystick.

15.: - Per salvare le assegnazioni effettuate, uscire dalla schermata.

⇨: A questo punto le assegnazioni vengono copiate sul job computer per circa 5-10 secondi. Durante tale intervallo non spegnere il terminale.

16.: Accertarsi che tutte le assegnazioni siano corrette. Se lo sono, confermare con .

⇨: Terminare l'assegnazione e controllare la macchina con il joystick.
