Trattore

La schermata dei "Trattore" consente di configurare i seguenti sensori:

▪: Sensore posizione di lavoro

▪: Sensore di velocità

Elementi di comando

	Ritorno alla schermata precedente.
	Passaggio alla schermata successiva del rispettivo gruppo.
	Richiama la schermata in cui è possibile calibrare il sensore di velocità.

Parametri del gruppo schermate

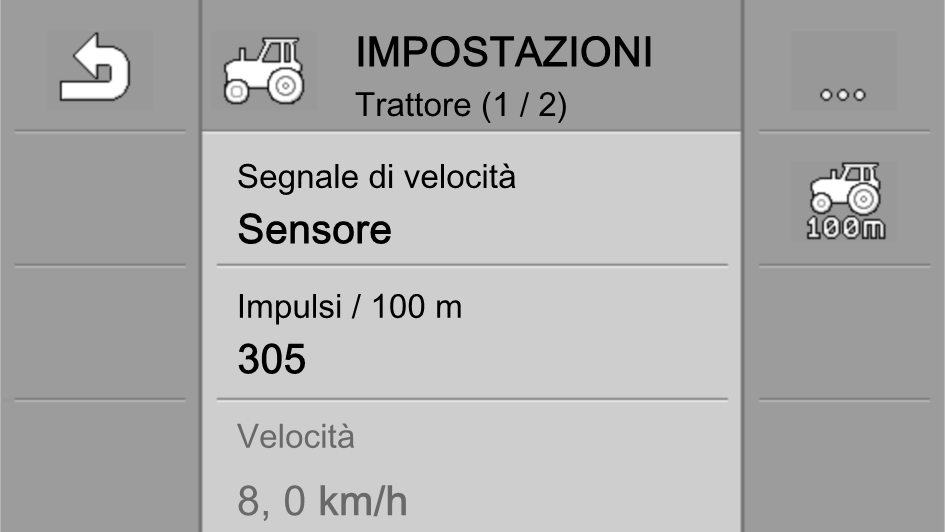

Segnale di velocità	Fonte del segnale di velocità: Sensore - Collegato al connettore B del terminale. CAN bus - Ricevuto tramite il CAN bus.
Impulsi / 100 m	Numero degli impulsi inviati dal sensore di velocità su un percorso di 100 metri. (Appare solo quando è selezionato "Sensore" come segnale di velocità.)
Velocità	Visualizzazione della velocità corrente.

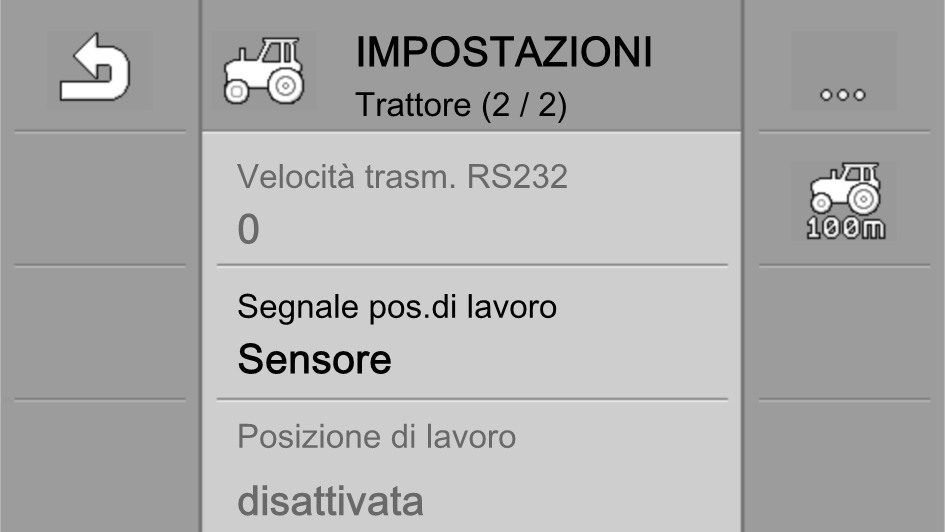

Velocità trasm. RS232	Attualmente senza alcuna funzione.
Segnale pos.di lavoro	Fonte del segnale della posizione di lavoro: Sensore - Collegato al connettore B del terminale. CAN bus - Ricevuto tramite il CAN bus.
Posizione di lavoro	Posizione di lavoro attuale: attivata - Macchina in posizione di lavoro Nella schermata "Panoramica" appare in questo caso il simbolo: disattivata - Macchina non in posizione di lavoro

Informazioni aggiuntive

•: Calibrazione del sensore di velocità
