Raccordement du terminal à l’ISOBUS
La connexion à l'ISOBUS permet :
- ▪
- d'assurer l'alimentation électrique du terminal,
- ▪
- de communiquer avec d'autres composants ISOBUS.
Choisir le câble de raccordement en fonction du tracteur.
- ▪
- Sur les tracteurs possédant un équipement de base Müller-Elektronik, raccordez le terminal à celui-ci par un câble Sub-D.

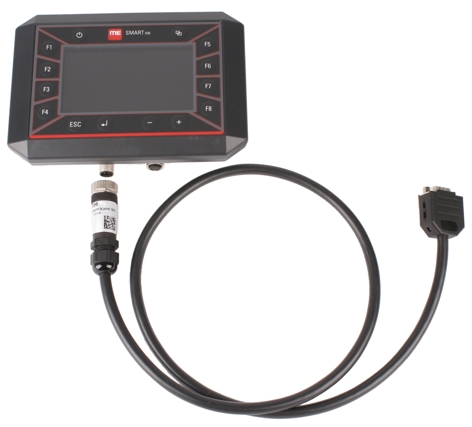

SMART430 - Câble de raccordement avec prise femelle Sub-D. Réf. : 31322596
- ▪
- Si votre tracteur est équipé en série d’ISOBUS et qu’il dispose d’une prise ISOBUS en cabine, un câble à prise femelle CPC est nécessaire.

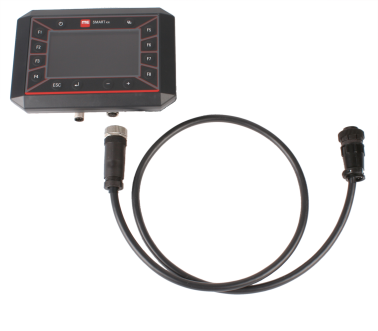

SMART430 - Câble de raccordement avec prise femelle CPC. Réf. : 31322597
Procédure
- 1.
- Branchez le câble de raccordement sur la prise A.
- 2.
- Branchez l’autre prise sur l’équipement de base ME ou sur la prise ISOBUS de la cabine.
- 3.
- Immobilisez les prises.
