Anbau- und Bedienungsanleitung - Montar el terminal en la cabina del vehículo

Montar el terminal en la cabina del vehículo

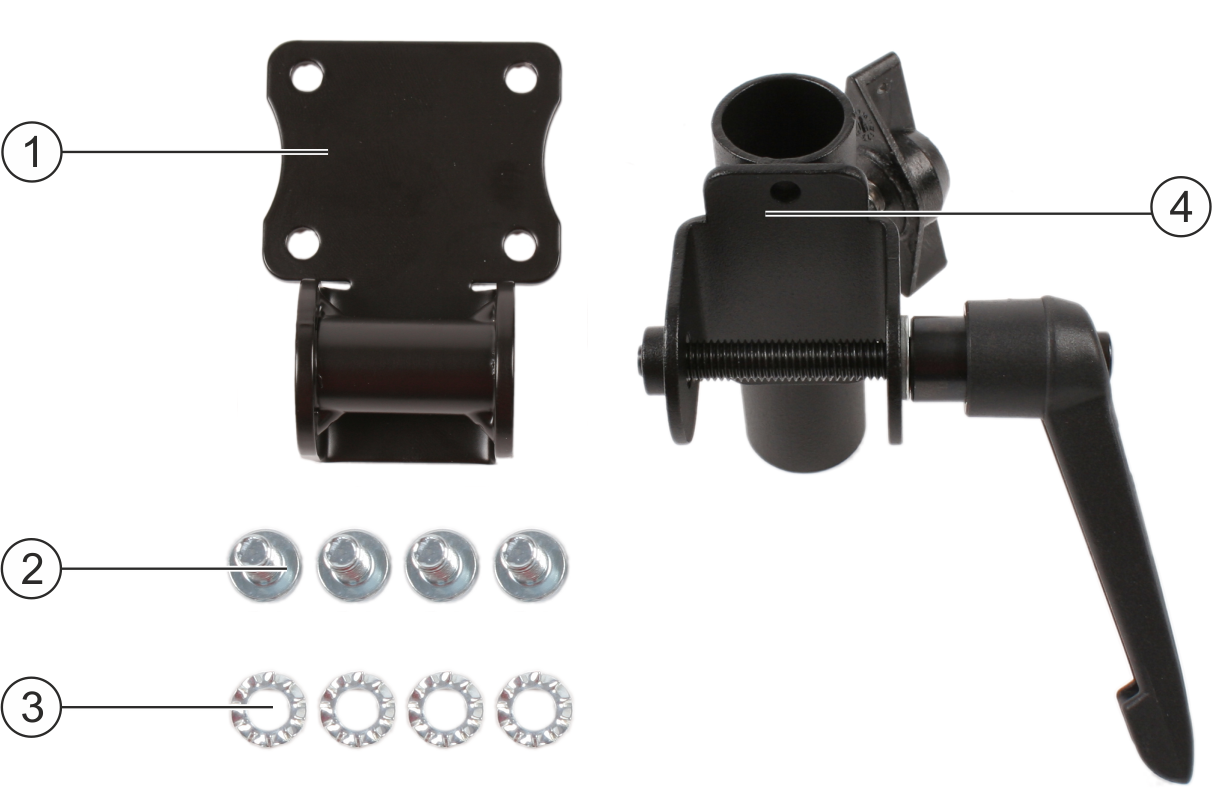

Lieferumfang

Accesorios de montaje suministrados

	Placa del terminal		Soporte del tubo
	Tornillo M5x10
	Arandela 5.3-10

Procedimiento

1.: Enrosque la placa del terminal en la parte posterior del terminal:

2.: ¡AVISO! Procure que los orificios de la membrana compensadora no estén cubiertos. Una membrana compensadora sellada puede ocasionar daños en el terminal por la formación de agua condensada.

⇨

3.: Desenrosque el tornillo largo del soporte del tubo:

4.: Coloque ambos componentes del soporte de manera que coincidan los orificios:

5.: Inserte el tornillo largo a través del soporte montado.

6.: Ajuste el tornillo largo hasta que el terminal esté firme.

7.: Ahora podrá montar el terminal con el soporte sobre un tubo redondo (por ejemplo, sobre la consola básica de ME):
