Terminal an ISOBUS anschließen
Der Anschluss an den ISOBUS dient dazu:
- ▪
- das Terminal mit Spannung zu versorgen,
- ▪
- Kommunikation mit anderen ISOBUS-Komponenten zu ermöglichen.
Je nach Traktormodell, benötigen Sie dafür unterschiedliche Anschlusskabel.
- ▪
- In Traktoren, die nachträglich mit einer ISOBUS-Grundausrüstung von Müller-Elektronik aufgerüstet wurden, schließen Sie das Terminal über das Sub-D-Anschlusskabel an die Grundausrüstung an.

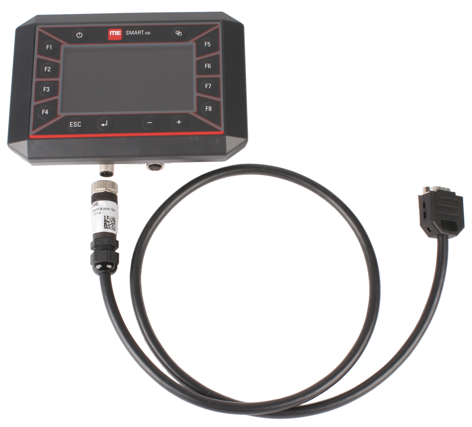

SMART430 - Anschlusskabel mit Sub-D-Buchse. Art.-Nr.: 31322596
- ▪
- In Traktoren, die serienmäßig mit ISOBUS ausgestattet sind und eine ISOBUS-Kabinensteckdose haben, benötigen Sie das Anschlusskabel mit einer CPC-Buchse.

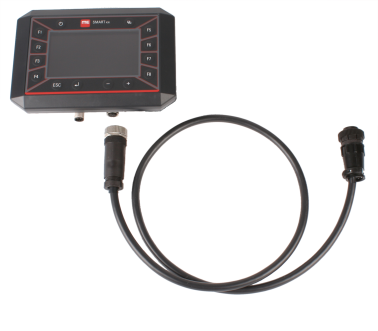

SMART430 - Anschlusskabel mit CPC-Buchse. Art.-Nr.: 31322597
Vorgehensweise
- 1.
- Anschlusskabel an Anschluss A anschließen.
- 2.
- Anschlusskabel an die ME-Grundausrüstung oder an die Kabinen-ISOBUS-Steckdose anschließen.
- 3.
- Stecker festdrehen.
