De aansluitbox voor de aansluiting van een terminal voorbereiden

Wanneer u de aansluitbox op een terminal en zonder automatische besturing gebruikt, hebt u een bijkomende stroomtoevoer nodig.

		WAARSCHUWING
	Letsel door elektrocutie Wanneer er bij de montage spanning aanwezig is, kan dit tot letsels door elektrocutie leiden. 1. Onderbreek de stroomvoorziening van de voertuigaccu, vooraleer u aan de aansluitbox begint te werken.

	AANWIJZING
	Schade aan de elektrische elementen van het voertuig Door het verwisselen van de polariteit van de kabeladers kan er schade aan de elektrische elementen van het voertuig ontstaan. 1. Let op de polariteit van de kabeladers en de klemmen.

Procedure

Zo gaat u te werk, wanneer u de stroomvoorzieningkabel wilt aansluiten.

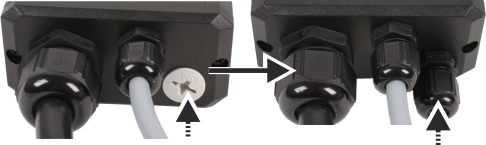

3.: Vervang de blindstop van de aansluiting voor de stroomvoorziening door een kabeldoorvoer.

5.: Verwijder de bruine kabelader uit het linker klemmenblok. Gebruik hiervoor een schroevendraaier.

6.: Isoleer de verwijderde bruine kabelader, omdat deze onder spanning staat.

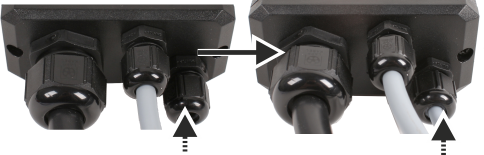

7.: Steek de kabeladers van de stroomvoorzieningkabel in het klemmenblok. Let op de juiste kleur. U kunt de juiste kleur ook aan de afkorting naast het klemmenblok herkennen. Welke afkorting met welke kleur overeenstemt, vindt in de tabel op het einde van dit hoofdstuk.

⇨: U hebt nu de aansluitbox voor de aansluiting van een terminal voorbereid.
