Anschlussbox für Anschluss eines Terminals vorbereiten
Wenn Sie die Anschlussbox an einem Terminal und ohne automatische Lenkung verwenden, benötigen Sie zusätzliche Stromversorgung.
Vorgehensweise
So gehen Sie vor, wenn Sie das Spannungsversorgungskabel anschließen möchten:
- þ
- Die Anschlussbox ist nicht an die Spannungsversorgung angeschlossen.
- 3.

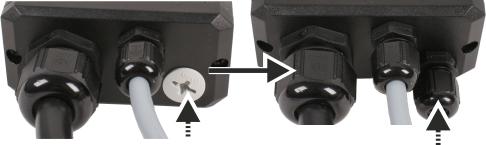

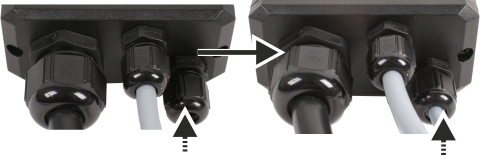

- Ersetzen Sie den Blindstopfen vom Anschluss für die Spannungsversorgung durch eine Kabeldurchführung.
- 5.
- Entfernen Sie die braune Kabelader aus dem linken Klemmblock. Benutzen Sie dafür einen Schraubendreher.
- 6.
- Isolieren Sie die entfernte braune Kabelader, weil diese unter Spannung steht.
- 7.
- Stecken Sie die Kabeladern des Spannungsversorgungskabels in den Klemmblock. Achten Sie auf die korrekte Farbe. Sie können die korrekte Farbe auch an der Abkürzung neben dem Klemmblock erkennen. Welche Abkürzung für welche Farbe steht, entnehmen Sie der Tabelle am Ende dieses Kapitels.
- 8.
- Schließen Sie die Verschraubungen der Anschlüsse.
- 9.
- Schieben Sie den Deckel der Anschlussbox zurück.
- 10.
- Schrauben Sie die Anschlussbox zu.
- ⇨
- Sie haben die Anschlussbox für den Anschluss eines Terminals vorbereitet.
