Montage und InstallationBordrechner montieren


Bordrechner montieren

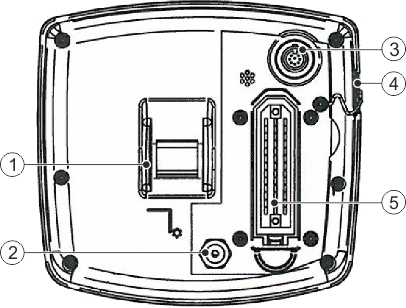

 Rückansicht
DRILL-Control - Rückansicht
Befestigung für den Halter.
8-polige Flanschdose.
ASD-Schnittstelle, für die Benutzung von SECTION-Control.
Spannungsanschlusskabel
Zum Anschließen an das Batterieanschlusskabel.
USB-Anschluss
Zum Anschließen eines USB-Sticks.


39-polige Federleiste
Zum Anschließen des Signalverteilers.



Vorgehensweise



1.
Schrauben Sie den Halter an den Bordrechner.
2.
Befestigen Sie den Halter mit dem Bordrechner in der Fahrzeugkabine
3.
Verbinden Sie den Bordrechner mit dem Signalverteiler.
4.
Verbinden Sie das Spannungsanschlusskabel mit dem Batterieanschlusskabel.
