Gerade Fahrgassenrhythmen anlegen

Gerade Fahrgassenrhythmen können während ein oder zwei Überfahrten angelegt werden.


▪
In einer Überfahrt, wenn die Fahrgassen auf beiden Seiten der Sämaschine angelegt werden.
▪
In zwei Überfahrten, wenn die Fahrgassen auf einer Seite der Sämaschine angelegt werden und an der Seite ein Fahrgassenmechanismus verbaut ist.
▪
In einer Überfahrt, wenn die Fahrgassen auf einer Seite der Sämaschine angelegt werden und an der Seite zwei Fahrgassenmechanismen verbaut sind.


Fahrgassen gleichzeitig auf beiden Seiten der Sämaschine anlegen



Beispiel



 Gerader Rhythmus, symmetrisch


▪

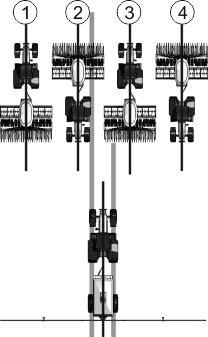

Auf der Abbildung sehen Sie den Fahrgassenrhythmus 4S.
▪
Die Fahrgassen werden während der Überfahrt 2 angelegt. (Bsp.: Arbeitsbreite der Feldspritze = 12m, Arbeitsbreite der Sämaschine = 3m)
▪
Die Überfahrt 0 muss separat durchgeführt werden. Um dabei Überlappungen zu vermeiden, benutzen Sie die Funktion „Halbseitenabschaltung“.
▪
Für Überfahrt 0 muss die Fahrgassenschaltung deaktiviert werden.


Mögliche Position der Klappen
Ergebnis der Berechnung
R-Nr.
Länge
links
rechts
2
2S
2

1

1
4
4S
4

2

2
6
6S
6

3

3
8
8S
8

4

4
10
10S
10

5

5
12
12S
12

6

6
14
999
14

7

7


Fahrgassen auf einer Seite der Sämaschine und mit nur einem Fahrgassenmechanismus anlegen



Beispiel



 Gerader Rhythmus, asymmetrisch


▪

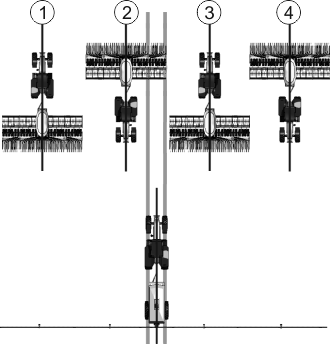

Auf der Abbildung sehen Sie einen individuellen Fahrgassenrhythmus.
▪
Die Fahrgassen werden während den Überfahrten 2 und 3 angelegt. (Bsp.: Arbeitsbreite der Feldspritze = 12m, Arbeitsbreite der Sämaschine = 3m)


Arbeitsbeginn am linken Feldrand
Mögliche Position der Klappen
Ergebnis der Berechnung
R-Nr.
Länge
links
rechts
2
999
2


1
2
4
999
4
2
3


6
999
6


3
4
8
999
8
4
5


10
999
10


5
6
12
999
12
6
7


14
999
14


7
8


Arbeitsbeginn am rechten Feldrand
Mögliche Position der Klappen
Ergebnis der Berechnung
R-Nr.
Länge
links
rechts
2
999
2
1
2


4
999
4


2
3
6
999
6
3
4


8
999
8


4
5
10
999
10
5
6


12
999
12


6
7
14
999
14
7
8




Fahrgassen auf einer Seite der Sämaschine und mit zwei Fahrgassenmechanismen anlegen



Beispiel



 Gerader Rhythmus, 2 Motoren eine Seite


▪
Auf der Abbildung sehen Sie einen individuellen Fahrgassenrhythmus.
▪
Die Fahrgassen werden während der Überfahrt 2 angelegt. (Bsp.: Arbeitsbreite der Feldspritze = 24m, Arbeitsbreite der Sämaschine = 6m)


Arbeitsbeginn am linken Feldrand
Mögliche Position der Klappen
Ergebnis der Berechnung
R-Nr.
Länge
links
rechts
2
999
2



1
4
999
4

2


6
999
6



3


Arbeitsbeginn am rechten Feldrand
Mögliche Position der Klappen
Ergebnis der Berechnung
R-Nr.
Länge
links
rechts
2
999
2

1


4
999
4



2
6
999
6

3
