Montaža in namestitevNameščanje terminala v kabino traktorjaPriključki terminala


Priključki terminala

 Kleine Terminals mit Kamera

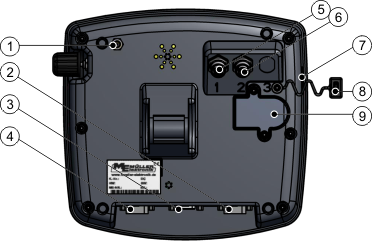

Hrbtna stran terminala. Različica z GSM-modemom in s priključki za kamero
Priključek GSM-antene
Samo pri terminalu z nameščenim GSM-modemom.
Priključek za analogno kamero
Samo pri terminalu z nameščenim GSM-modemom.
Priključek C
Serijski priključek RS232 za:
– GPS-sprejemnik
– modul nagiba »GPS TILT-Module«
– svetlobno vrstico
USB-priključek
USB 1.1
Priključek A
Priključek vodila CAN-Bus
Za priključitev osnovne opreme ISOBUS ali električnega napajanja pri TRACK-Guide II.
Zaporna kapica za USB-priključek
Ščiti USB-vhod pred prahom.
Priključek B
Glejte poglavje: Zasedenost pinov priključka B
Predalček za SIM-kartico
Priključek za analogno kamero
Samo pri terminalu z nameščenim GSM-modemom.
