Obsadenie pinov, prípojky pre kameru 1 a 2

Prípojky 1 a 2 slúžia na pripojenie analógovej kamery. Obe prípojky majú zhodné obsadenie.

Prípojky 1 a 2 sú 5-pólové zásuvky M12 s kódovaním A. Informácie o obsadení nájdete v nasledujúcich tabuľkách.

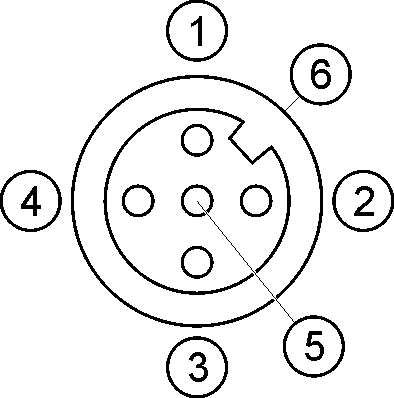

Obsadenie pinov zásuvky (v termináli)		Obsadenie pinov konektora

Pin	Signál
1	Pin je rezervovaný spol. ME (nezapájajte).
2	GND
3	Pin je rezervovaný spol. ME (nezapájajte).
4	Videosignál
5	Videotienenie
Vonkajší plášť	Tienenie
