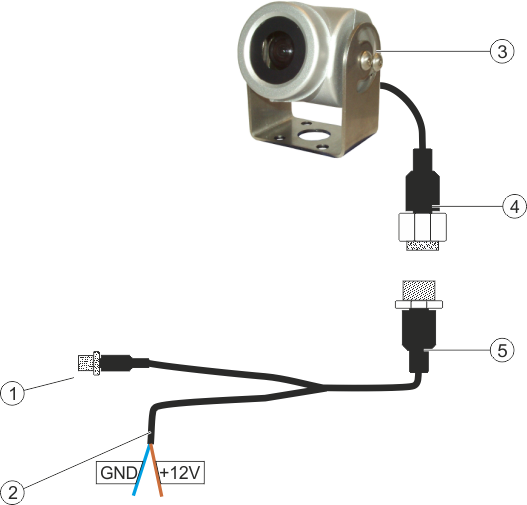

Pripojenie kamery k terminálu
- 1.
- Zoskrutkujte kameru s jej držiakom podľa popisu v návode na montáž od výrobcu kamery.
- 2.
- Zapojte kameru na káblový zväzok.
- 3.
- POZOR! Pri ukladaní káblového zväzku dbajte na to, aby nedochádzalo k zalamovaniu káblov a aby sa nik nemohol dotknúť o položené káble.
- 4.
- Pripojte odbočku z káblového zväzku k zdroju napätia (12 V). Spoločnosť Müller-Elektronik ponúka na tento účel rôzne konektory, ktoré môžete pripojiť na kábel.
- 5.
- Zapojte káblový zväzok do prípojky pre kameru na termináli.
- 6.
- Upevnite kameru.
