Aplikácia Serial InterfaceOvládanie sekcií a prenos požadovaných hodnôt pomocou protokolu ASD


Ovládanie sekcií a prenos požadovaných hodnôt pomocou protokolu ASD

Otestované palubné počítače*
Výrobca
Palubný počítač
Verzia softvéru
Prenosová rýchlosť
Prenos požadovanej hodnoty
Ovládanie sekcií
Amazone
Amatron3
V1.09.00
19200
+
-
Amazone
Amatron+
V3.23.00
19200
+
-
RAUCH
Quantron A
V1.20.00
19200**
-
+
RAUCH
Quantron E
V3.51.00
19200**
+
+
RAUCH
Quantron E2
V2.10.00
19200**
+
+
Müller-Elektronik
Spraylight
V02.00.13
19200
+
+
Müller-Elektronik
DRILL-Control
-
19200
+
+
* – Uvedené sú iba palubné počítače, pri ktorých sa nám podarilo zistiť, že sériové rozhranie funguje. V iných verziách softvéru môžu byť výsledky iné.
** – Na palubnom počítači musíte aktivovať funkciu „GPS-Control“.


Protokol ASD môžete použiť na prenos požadovaných hodnôt z aplikačnej mapy alebo na ovládanie sekcií. Rozsah, v ktorom bude môcť využívať tieto funkcie, závisí od palubného počítača.
Na umožnenie prenosu pomocou protokolu ASD musíte aktivovať licenciu „ASD-Protocol“.



Postup



Takto nakonfigurujete sériové rozhranie na ovládanie sekcií vašim palubným počítačom:
þ
V aplikácii TRACK-Leader ste v menu „Všeobecne“ aktivovali parameter „SECTION-Control“.
þ
Preverili ste, či musíte v palubnom počítači aktivovať protokol ASD. Ak áno, aktivovali ste protokol.
1.
Pripojte palubný počítač k terminálu.
2.
 Taste Ein- und Ausschalten – Zapnite terminál.
3.
Vyvolajte aplikáciu Serial Interface:
 Taste Auswahlmenü aufrufen | SerialInterf
4.
 FS_Traktorprofilliste öffnen – Vyvolajte zoznam profilov stroja.
5.
 FS_Traktorprofil hinzufügen – Pripojte nový profil stroja.
⇨
V maske sa zobrazí nový profil stroja.
6.
Nakonfigurujte parametre v nasledovných krokoch.
7.
„Pracovný režim“ – „Ovládanie sekcií“
8.
„Protokol“ – „ASD“
9.
„Typ prístroja“ – Vyberte prístroj, s ktorým pracujete.
10.

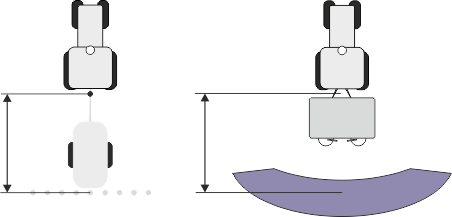

„Traktor<-->Pracovný bod“ – tu vložte vzdialenosť medzi prívesným bodom traktora a pracovným bodom.
 traktor_arbeitspunkt
11.
„Posunutie Ľ/P“ – tento parameter slúži na nastavenie geometrie asymetrického náradia. Na tomto mieste nastavte posunutie pracovnej šírky. Pri posunutí doprava vložte kladnú a pri posunutí doľava zápornú hodnotu.
 Versatz lr
12.
„Pracovná šírka“ – pracovná šírka nastavená v palubnom počítači.
13.
„Počet sekcií“ – počet sekcií nastavený v palubnom počítači.
14.
 FS_Teilbreitenbreite – Šírka jednotlivých sekcií nastavená v palubnom počítači.
15.
 FS_Zurück – Stlačte tlačidlo „Späť“.
16.
 FS_Ampel grün – Aktivujte profil stroja.
17.
 FS_Zurück – Stlačte toto tlačidlo a potvrďte na uloženie profilu stroja.
18.
 Taste Ein- und Ausschalten – Reštartujte terminál.


Ďalší postup
Zriadili ste sériové rozhranie. Teraz musíte nakonfigurovať aplikácie terminálu.
V aplikácii TRACK-Leader:
1.
Aktivujte parameter „SECTION-Control“ v položke „Nastavenia/Všeobecne“.
2.
Nakonfigurujte ovládanie sekcií v položke „Nastavenia/SECTION-Control“.
3.
Nahrajte aplikačnú mapu.
Aplikačnú mapu môžete nahrať dvoma spôsobmi:
▪
ako súbor shp v aplikácii TRACK-Leader,
▪
ako súčasť zákazky ISO-XML, keď používate aplikáciu ISOBUS-TC a kartotéku poľnohospodárskych prác.
Viac informácií na túto tému nájdete v návodoch na obsluhu aplikácií TRACK-Leader a ISOBUS-TC.
