Anbau- und Bedienungsanleitung - Konfigurácia obsadení tlačidiel joysticku

Návod na montáž a obsluhu

Konfigurácia obsadení tlačidiel joysticku

Terminál vám ponúka možnosť priradenia funkcií počítadla úloh ISOBUS tlačidlám joysticku. Na tento účel musia počítadlo úloh ISOBUS a joystick spĺňať požiadavky špecifikácie Auxiliary 2 z normy ISOBUS.

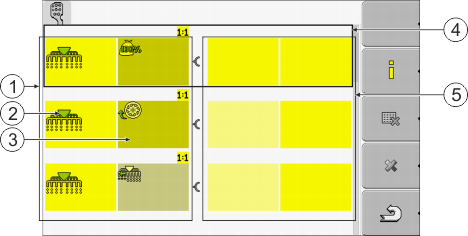

MAA_Auxilary 2_ECU

Výber funkcie

	Sekcia s dostupnými funkciami		Kurzor
	Symbol počítadla úloh ISOBUS		Sekcia na priradenie tlačidiel
	Symbol funkcie

MAA_Auxilary 2_MFG

Priradenie tlačidiel. Na príklade multifunkčnej rukoväti (MFG) od spoločnosti Müller-Elektronik

	Farba LED diódy (poloha bočného spínača na multifunkčnej rukoväti)		Verzia multifunkčnej rukoväti
	Tlačidlo, ktoré sa priradí funkcii		Verzia softvéru multifunkčnej rukoväti
	Iné tlačidlá

Funkčný symbol	Význam
	Informácie o verzii
	Vymaže všetky priradenia
	Vymaže označené priradenie
	Potvrdí všetky priradenia

Postup

Ovládač tejto funkcie aktivujete takto:

1.: Prepnite do masky „Ovládač“:
| Service | Ovládač

2.: V ovládači „Auxiliary 2“ aktivujte hodnotu „Auxiliary2“.

3.: – Reštartujte terminál.

Postup

Takto nakonfigurujete obsadenie tlačidiel:

þ: Joystick a počítadlo ISOBUS sú pripojené a podporujú protokol „Auxiliary 2“.

þ: Aktivovali ste ovládač „Auxiliary2“.

1.: Prepnite do masky na konfigurovanie joysticku:
| Service | |

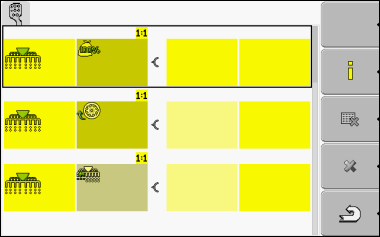

⇨: Zobrazí sa nasledujúca maska:

⇨: Symboly zobrazené na tomto mieste závisia od softvéru pripojeného počítadla úloh ISOBUS. V tomto prípade ide iba o príklad.

2.: – Zvoľte funkciu, ktorú chcete priradiť tlačidlu.

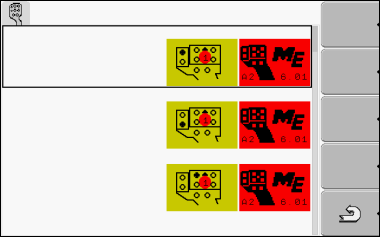

⇨: Zobrazí sa nasledujúca maska:

⇨: Obsah masky závisí od softvéru pripojeného joysticku.

3.: Vyberte tlačidlo, ktorému chcete zvolenú funkciu priradiť. V tomto prípade ide iba o príklad.

4.: – Zatvorte masku.

5.: – Reštartujte terminál.

⇨: Po reštarte sa zobrazí maska s prehľadom priradení.

⇨: Ak sa táto maska nezobrazí, otvorte aplikáciu „Service“.

6.: Potvrďte hlásenie „Pretáčanie textu na obrazovke až do konca.“

7.: Otočným tlačidlom rolujte až úplne na koniec zoznamu.

⇨: Na pravej strane sa nasledujúci symbol zobrazí zelenou farbou:

8.: – Potvrďte priradenia. Priradenia musíte potvrdiť po každom reštarte.

⇨: Ukončili ste priraďovanie a môžete obsluhovať stroj joystickom.
