Anbau- und Bedienungsanleitung - Vloženie SIM karty

Návod na montáž a obsluhu

Vloženie SIM karty

Potrebné náradie

▪: Skrutkovač Torx TX10

Postup

1.: Vypnite terminál a odpojte všetky káblové prepojenia s inými zariadeniami.

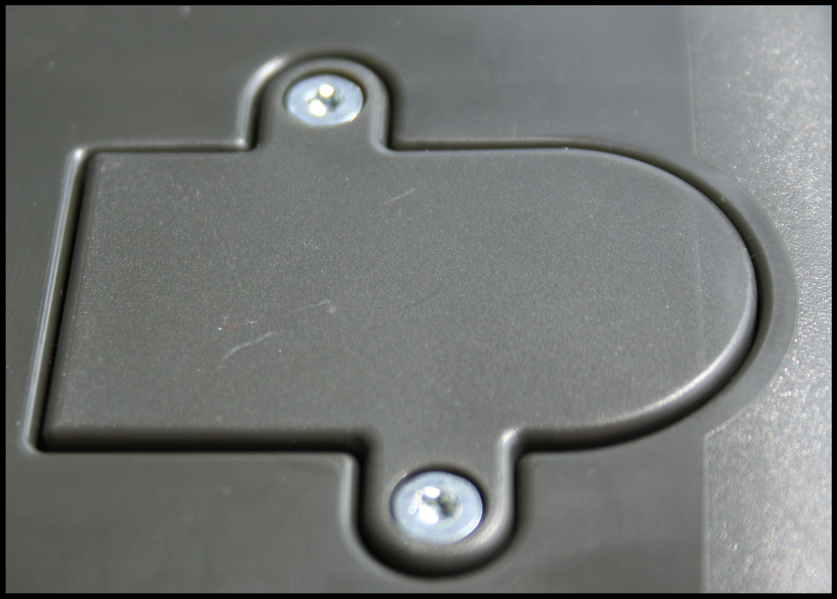

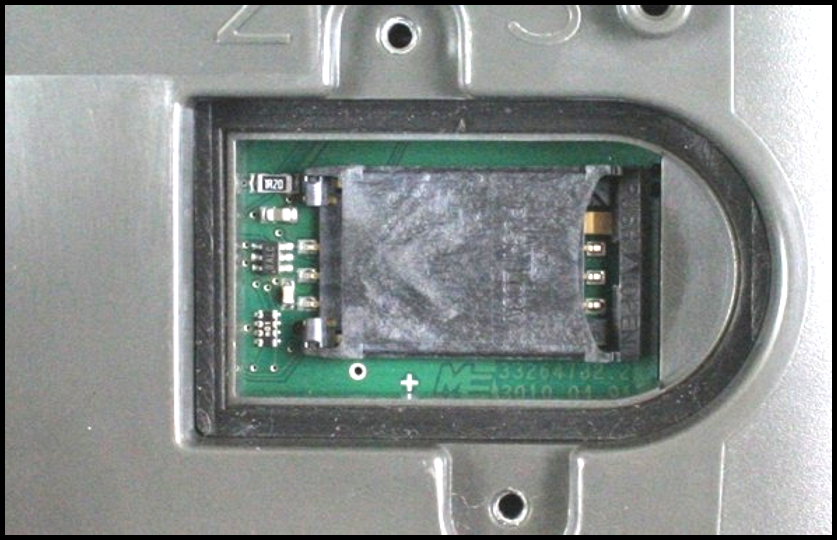

2.: Odskrutkujte kryt SIM karty na zadnej strane terminálu. Použite skrutkovač Torx TX10.

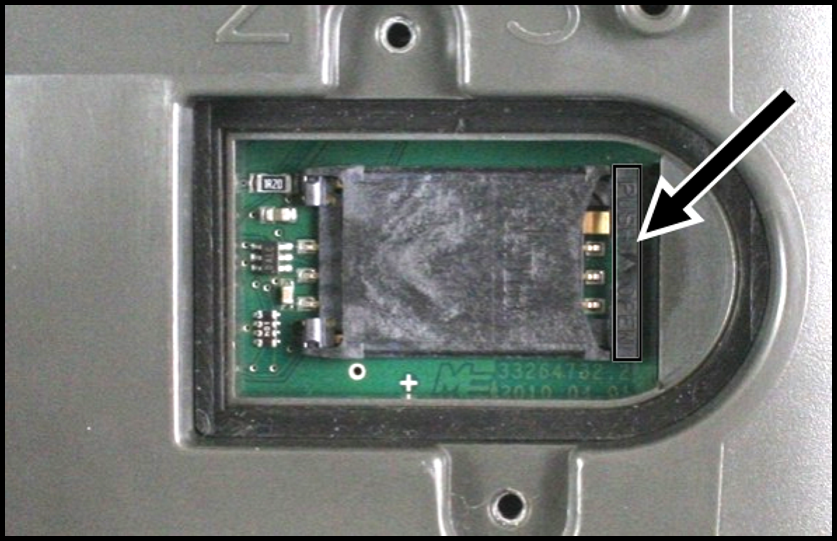

3.: Zatlačte nechtom na zaisťovaciu páčku.

⇨: Držiak karty sa uvoľní:

4.: Nadvihnite držiak karty. Držiak karty sa dá nadvihnúť len na pravej strane, kde je teleso terminálu zaoblené. Na opačnej strane je držiak karty upevnený v závesoch.

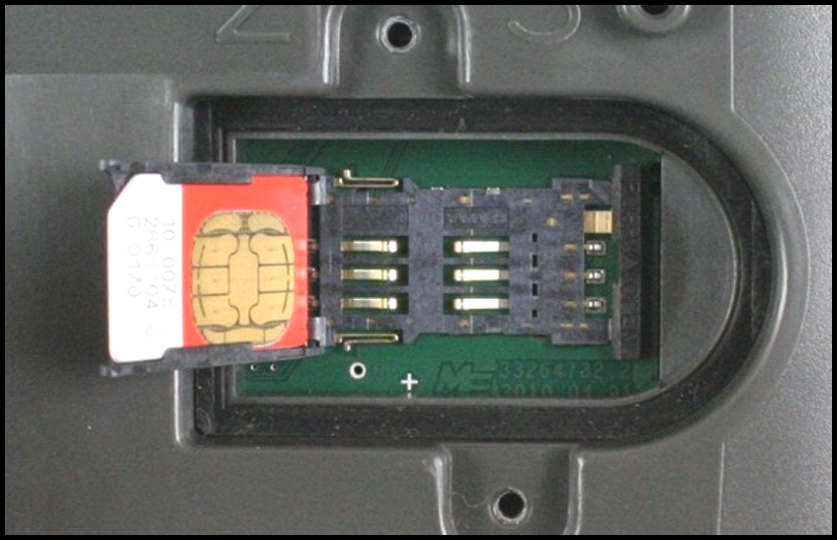

5.: Zasuňte SIM kartu do držiaka karty. Čip na karte sa po montáži musí dotýkať kontaktov na doske plošných spojov. Karta sa musí nachádzať v polohe podľa obrázku.

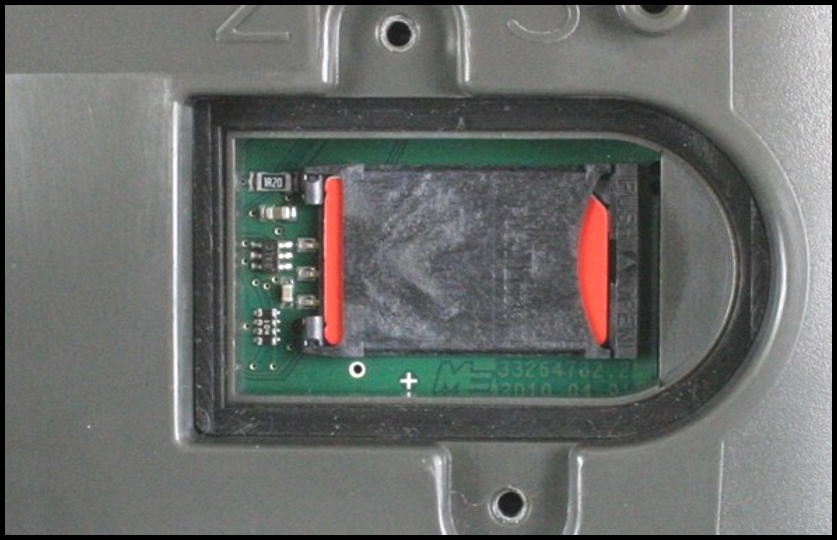

6.: Zaklopte držiak karty.

7.: Zľahka zatláčajte držiak karty na dosku plošných spojov, kým sa nezaistí na pravej strane.

8.: POZOR! Nedoťahujte skrutky príliš intenzívne, inak môže dôjsť k poškodeniu krytu.

9.: Znovu naskrutkujte kryt. Dbajte na to, aby sa gumené tesnenie nachádzalo medzi krytom a telesom.
