Operar a câmera

A câmera serve exclusivamente para a observação de funções da máquina em áreas de trabalho não relevantes à segurança da máquina agrícola.

Em determinadas situações a imagem da câmera pode aparecer com atraso na tela. O atraso depende da respectiva utilização do terminal e também pode ser influenciado por fatores e dispositivos externos.

		AVISO
	Acidente devido à transmissão da imagem com atraso Objetos de movimento rápido podem ser reconhecidos tarde demais. 1. Não usar a câmera como auxílio para guiar o veículo. 2. Não usar a câmera no trânsito em vias públicas. 3. Não usar a câmera ao entrar em áreas de cruzamentos. 4. Não usar a câmera como câmera de marcha à ré. 5. Não usar a câmera como auxílio visual para a direção da máquina, especialmente quando uma reação com atraso possa causar um risco.

Elementos de comando

Símbolo de função	Significado
	Trocar entre diversas câmeras.
	Girar a imagem.
	Ampliar a imagem da câmera manualmente.
	Reduzir a imagem da câmera manualmente.
	Ativar o modo automático da câmera. No modo automático a imagem da câmera é mostrada automaticamente quando um sensor envia um sinal. Funciona somente quando o veículo está equipado com um sensor adequado.
	Salvar configurações da câmera.
	Sair da câmera.

Você também pode apertar as teclas de função quando a câmera estiver no modo de tela cheia.

Procedimento

þ: Você conectou e ativou a câmera.

1.: Mude para a tela "Câmera":
| Service | |

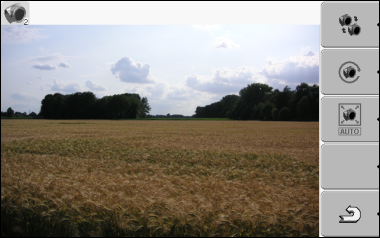

⇨: Aparecerá a seguinte tela

2.: Opere a câmera com as teclas de função.
