Ativar o receptor GPS

Para ativar o receptor GPS você precisa ativar o seu direcionador.


Um direcionador é um pequeno programa que comanda o dispositivo conectado. Os direcionadores para os dispositivos da Müller-Elektronik estão pré-instalados no terminal.


Direcionadores disponíveis
Nome do direcionador
Receptor GPS
desativado
Não há receptor GPS conectado.
PSR CAN
Selecione este direcionador quando estiver conectado qualquer receptor GPS ao controlador de direção PSR. Os sinais serão transmitidos ao terminal através do cabo CAN. O receptor é configurado diretamente na aplicação PSR.
A100, A101
Direcionador para os receptores GPS A100 e A101 da Müller-Elektronik. Conectado à interface serial.
Padrão
Direcionador para receptores GPS desconhecidos. Conectado à interface serial.
Este direcionador está ativado como padrão. O receptor GPS conectado não pode ser configurado então.
AG-STAR, SMART-6L
Direcionador para os receptores AG-STAR e SMART-6L da Müller-Elektronik. Conectado à interface serial.


CUIDADO
Direcionador errado
Dano ao receptor GPS.
1.
Antes que você conecte um receptor GPS ao terminal, ative sempre o direcionador adequado.



Procedimento



1.
Mude para a tela "Direcionadores":
 Taste Auswahlmenü aufrufen | Service | Direcionadores
⇨
Aparecerá a seguinte tela:

2.
Marque "GPS".
3.
Clique em "GPS".
⇨

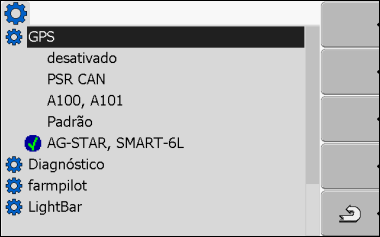

Aparecerão os direcionadores instalados.
 Grafik aus 'GPS-Antenne aktivieren'
⇨
Ao lado do direcionador ativo aparecerá o símbolo Symbol aktiviert.
4.
Marque a linha com o direcionador correto.
5.
Clique na linha marcada.
⇨
Ao lado do direcionador aparecerá o símbolo.  Symbol aktiviert
6.
 Taste Ein- und Ausschalten - Reinicie o terminal.
⇨
O receptor GPS está ativado.
⇨
Na tela inicial da aplicação "Service" aparecerá o seguinte símbolo de função:
 Funktionssymbol GPS-Antenne
⇨
Você ativou o receptor GPS.
