Comutar seções e transmitir taxas através de ASD

Computadores de bordo testados*

Fabricante	Computador de bordo	Versão do software	Medida Baud	Transmissão do valor real	Comutação de seção
Amazone	Amatron3	V1.09.00	19200	+	-
Amazone	Amatron+	V3.23.00	19200	+	-
RAUCH	Quantron A	V1.20.00	19200**	-	+
RAUCH	Quantron E	V3.51.00	19200**	+	+
RAUCH	Quantron E2	V2.10.00	19200**	+	+
Müller-Elektronik	Spraylight	V02.00.13	19200	+	+
Müller-Elektronik	DRILL-Control	-	19200	+	+

* - Estão listados somente computadores de bordo para os quais pudemos verificar que a interface serial funciona. Para outras versões de software os resultados podem ser diferente.

** - No computador de bordo você deve ativar "GPS-Control“

Você pode utilizar o protocolo ASD para transmitir taxas de um arquivo de um cartão de aplicação ou para comutar seções. O escopo possível para a utilização dessas funções dependerá do computador de bordo.

Para que você possa utilizar a transmissão através de protocolo ASD você deverá ativar a licença "Protocolo ASD".

Procedimento

Você configura a interface serial para comutar seções com o seu computador de bordo da seguinte forma:

þ: Você ativou o parâmetro "SECTION-Control" no menu "Em geral" do aplicativo TRACK-Leader.

þ: Você verificou se deve ativar o protocolo ASD no computador de bordo. Caso sim você ativou o protocolo.

1.: Conecte o computador de bordo ao terminal.

2.: - Ligue o terminal.

3.: Acione o aplicativo SerialInterface:
| SerialInterf

4.: - Acione a lista dos perfis de máquina.

5.: - Adicione um novo perfil de máquina.

⇨: Na máscara aparecerá um novo perfil de máquina.

6.: Configure os parâmetros, como nos passos a seguir.

7.: "Modo de trabalho“ - "Comutação de seção“

8.: "Protocolo“ - "ASD“

9.: "Tipo de aparelho“ - Selecione o dispositivo com o qual você trabalha.

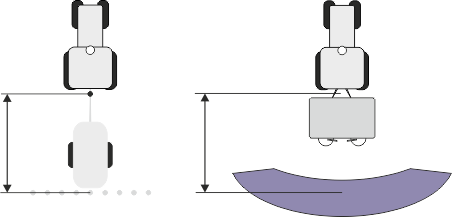

10.: "Trator<-->Ponto de trabalho“ - Insira aqui a distância entre o ponto de engate do trator e o ponto de trabalho.

11.: "Desalinhamento E/D“ - o parâmetro serve para ajustar a geometria de dispositivos assimétricos. Introduza aqui o quanto o centro da largura de trabalho está desalinhada. Em caso de deslocamento para a direita insira um valor positivo, em caso de deslocamento para a esquerda insira um valor negativo.

12.: "Largura de trabalho“ - A largura de trabalho ajustada no computador de bordo.

13.: "Número de larguras parciais“ - A quantidade de seções ajustada no computador de bordo.

14.: - A largura das seções individuais ajustada no computador de bordo.

15.: - Voltar.

16.: - Ative o perfil da máquina.

17.: - Aperte e confirme para salvar o perfil de máquina.

18.: - Reinicie o terminal.

Procedimento posterior

Você configurou a interface serial. Agora você precisa configurar as aplicações do terminal.

Na aplicação TRACK-Leader:

1.: Ative o parâmetro "SECTION-Control" em "Ajustes / Em geral".

2.: Configure a comutação de seção em "Ajustes / SECTION-Control".

3.: Carregue um cartão de aplicação.

Você pode carregar o cartão de aplicação de duas maneiras:

▪: Como arquivo shp, na aplicação TRACK-Leader.

▪: Como parte de um trabalho ISO-XML, quando estiver usando a aplicação ISOBUS-TC e um arquivo de área do campo.

Você encontra maiores informações sobre isso nos manuais de operação do TRACK-Leader e do ISOBUS-TC.
