Configurar o módulo de inclinação "GPS TILT-Module"
Procedimento
- þ
- O módulo de inclinação "GPS TILT-Module" está conectado.
- þ
- O trator está sobre um piso plano.
- þ
- O direcionador do ME-LightBar externo está desativado.
- 1.
- Caso estejam ligados ao cabo quaisquer dispositivos adicionais (por ex., ME-Lightbar) entre o terminal e o módulo de inclinação, então desconecte-os. O módulo de inclinação deve estar ligado diretamente ao terminal. Após a configuração do módulo de inclinação você deverá conectar novamente estes dispositivos adicionais.
- 2.
- Medir a distância entre o receptor GPS e a superfície do chão
- 3.
- Ligar o terminal.
- 5.

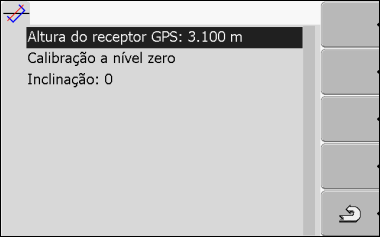

- Insira a distância entre o receptor GPS e a superfície do chão na linha "Altura do receptor GPS".
- 6.
- Posicionar o trator num chão plano.
- 7.
- Clique na linha "Calibração a nível zero"
- ⇨
- A posição do módulo de inclinação é calibrada sobre um chão plano.
- ⇨
- Depois da calibração, na linha "Inclinação" aparecerá o ângulo 0. A cada inclinação do trator o ângulo indicado muda.
- 8.
- Volte a conectar todos os dispositivos adicionais que você desconectou para a configuração.
