Configurar a ocupação de teclas do Joystick

O terminal lhe dá a possibilidade de atribuir às teclas do joystick as funções de um processador de trabalhos ISOBUS. Para isso o processador ISOBUS e o joystick devem atender aos requisitos da especificação Auxiliary 2 da norma ISOBUS.

MAA_Auxilary 2_ECU

Seleção da função

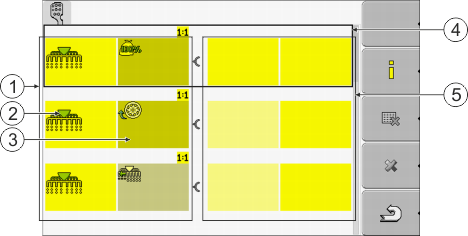

	Área com funções disponíveis		Cursor
	Símbolo do processador de trabalhos ISOBUS		Área para a atribuição de teclas
	Símbolo da função

MAA_Auxilary 2_MFG

Atribuição de teclas. No exemplo do manípulo multifuncional (MFG) da Müller-Elektronik

	Cor do LED (posição do interruptor lateral no manípulo multifuncional		Versão do manípulo multifuncional
	Tecla à qual é atribuída uma função		Versão de software do manípulo multifuncional
	Outras teclas

Símbolo de função	Significado
	Informações sobre a versão
	Apaga todas as atribuições
	Apaga a atribuição marcada
	Confirma todas as atribuições

Procedimento

Assim você ativa o direcionador desta função:

1.: Mude para a tela "Direcionadores":
| Service | Direcionadores

2.: Ative o valor "AuxilIary2" no direcionador "Auxiliary 2".

3.: - Reinicie o terminal.

Procedimento

Você configura a ocupação de teclas da seguinte forma:

þ: Joystick e processador de trabalhos ISOBUS estão conectados e suportam o protocolo "Auxiliary 2".

þ: Você ativou o direcionador "Auxiliary 2".

1.: Mude para a tela de configuração do joystick:
| Service | |

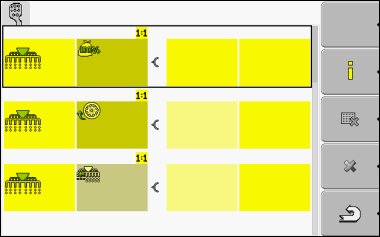

⇨: Aparecerá a seguinte tela:

⇨: Quais símbolos aparecem aqui depende do software do processador de trabalhos ISOBUS conectado. Isto aqui é só um exemplo.

2.: - Selecione a função que você deseja atribuir a uma tecla.

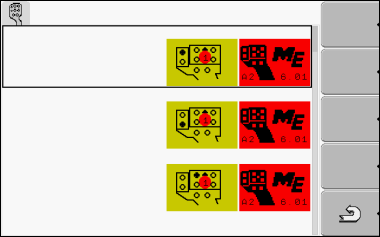

⇨: Aparecerá a seguinte tela:

⇨: O conteúdo desta tela depende do software do joystick conectado.

3.: Selecione a qual tecla você deseja atribuir a função selecionada. Isto aqui é só um exemplo.

4.: - Sair da tela.

5.: - Reiniciar o terminal.

⇨: Após o reinício aparecerá uma tela com a visão geral das atribuições.

⇨: Caso essa tela não apareça, abra a aplicação Service.

6.: Confirme a mensagem "Role até o final."

7.: Role com o botão rotativo até o final inferior da lista.

⇨: Do lado direito aparecerá o seguinte símbolo na cor verde:

8.: - Confirme as atribuições. Você precisa confirmar as atribuições novamente após cada reinício.

⇨: Você finalizou as atribuições e pode operar a máquina com o joystick.
