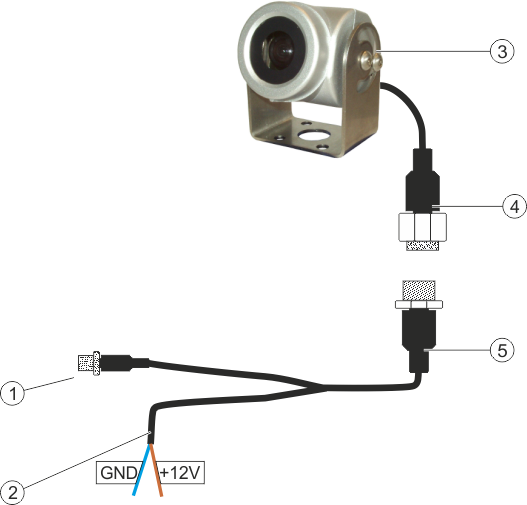

Raccorder la caméra au terminal
- 1.
- Visser la caméra avec son support, comme l’indiquent les instructions de montage du fabricant de la caméra.
- 2.
- Raccorder la caméra au faisceau de câbles.
- 3.
- ATTENTION! En disposant le faisceau, s’assurer de l’absence de rainure et que personne ne puisse trébucher sur les câbles.
- 4.
- Clôturer le branchement du faisceau à la source de tension (12 V). Müller-Elektronik propose à cet effet différents connecteurs raccordables au câble.
- 5.
- Raccorder toujours le faisceau de câble au port de caméra du terminal.
- 6.
- Fixer la caméra.
