Anbau- und Bedienungsanleitung

Kamera bedienen

Die Kamera dient ausschließlich zur Beobachtung von Maschinenfunktionen in nicht sicherheitsrelevanten Arbeitsbereichen der landwirtschaftlichen Maschine.

Das Kamerabild kann in bestimmten Situationen verzögert auf dem Bildschirm erscheinen. Die Verzögerung ist von der jeweiligen Nutzung des Terminals abhängig und kann auch von externen Faktoren und Geräten beeinflusst werden.

		WARNUNG
	Unfall durch verzögerte Bildübertragung Schnell bewegliche Objekte können zu spät erkannt werden. 1. Kamera nicht als Hilfe beim Lenken des Fahrzeugs benutzen. 2. Kamera nicht im Straßenverkehr benutzen. 3. Kamera nicht beim Einfahren in Kreuzungsbereiche benutzen. 4. Kamera nicht als Rückfahrkamera benutzen. 5. Kamera nicht als visuelle Hilfe bei der Maschinensteuerung benutzen, insbesondere wenn eine verzögerte Reaktion zu einem Risiko führen kann.

Bedienelemente

Funktionssymbol	Bedeutung
	Zwischen mehreren Kameras wechseln.
	Bild drehen.
	Kamerabild manuell vergrößern.
	Kamerabild manuell verkleinern.
	Automatikmodus der Kamera aktivieren. Im Automatikmodus wird das Bild der Kamera automatisch angezeigt, wenn ein Sensor ein Signal dazu sendet. Funktioniert nur dann, wenn das Fahrzeug mit einem geeigneten Sensor ausgestattet ist.
	Einstellungen der Kamera speichern.
	Kamera verlassen.

Sie können die Funktionstasten auch dann drücken, wenn sich die Kamera im Vollbildmodus befindet.

Vorgehensweise

þ: Sie haben die Kamera angeschlossen und aktiviert.

1.: Zur Maske „Kamera“ wechseln:
| Service | |

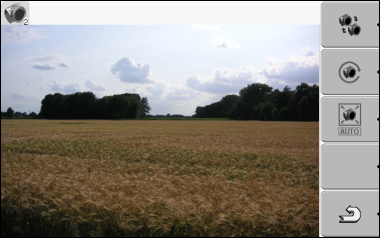

⇨: Folgende Maske erscheint

2.: Kamera mit den Funktionstasten bedienen.
