Montage und InstallationTerminal in der Traktorkabine montierenAnschlüsse des Terminals


Anschlüsse des Terminals

 Kleine Terminals mit Kamera

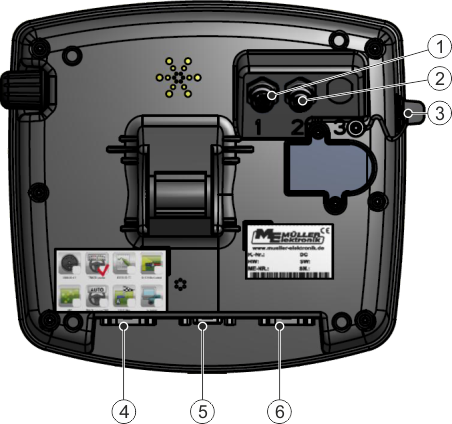

Rückseite des Terminals. Variante mit Kameraanschlüssen
Anschluss einer analogen Kamera
(optional)
Anschluss B
Siehe Kapitel: Pinbelegung Anschluss B
Anschluss einer analogen Kamera
(optional)
Anschluss A
CAN-Bus Anschluss
Zum Anschluss an die Spannungsversorgung oder an den Traktor-ISOBUS.
USB-Anschluss
USB 1.1
Anschluss C
Serieller Anschluss RS232 für:
- GPS-Empfänger
- Neigungsmodul „GPS TILT-Module“
- Lightbar
