Applikation Tractor-ECU
Parameter eines Fahrzeugprofils konfigurierenArbeitsstellungssensor konfigurieren
Parameter eines Fahrzeugprofils konfigurierenArbeitsstellungssensor konfigurierenArbeitsstellungssensor konfigurieren
Wenn ein Arbeitsstellungssensor über Stecker B an das Terminal angeschlossen ist, müssen Sie dem Terminal mitteilen, nach welchem Prinzip der Sensor arbeitet.
Bei der Konfiguration haben Sie die Wahl zwischen drei Sensortypen:
- ▪
- „analog“
- Sie verwenden einen analogen Arbeitsstellungssensor, der die Höhe des Dreipunkthubwerks in Prozent misst.
- ▪
- „digital“
- Sie verwenden einen digitalen, ISO-kompatiblen Arbeitsstellungssensor nach ISO 11786. Der Sensor ist über die Signalsteckdose an das Terminal angeschlossen.
- ▪
- „ME-Sensor Y“
- Sie verwenden den Arbeitsstellungssensor von Müller-Elektronik. Der Sensor ist an das Terminal angeschlossen.
Vorgehensweise
- þ
- Sie haben einen Arbeitsstellungssensor direkt an das Terminal oder über die Signalsteckdose an das Terminal angeschlossen.
- þ
- Sie haben im Parameter „Arbeitsstellung“ den Wert „Dreipunktsensor Front“ oder „Dreipunktsensor Heck“ gewählt.
- Fahrzeugliste aufrufen.- 3.
- Fahrzeugprofil wählen.
- Drücken.
- 5.

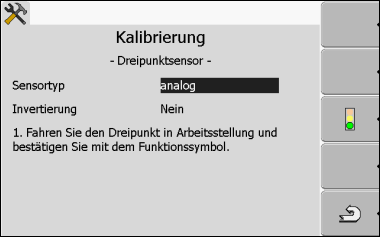

- Sensortyp wählen.
- 6.
- Wählen, ob Sie das Signal invertieren möchten. Eine Invertierung ist nur sinnvoll, wenn Sie „digital“ oder „ME-Sensor Y“ gewählt haben.
- 7.
- Wenn Sie „digital“ oder „ME-Sensor Y“ gewählt haben:
- Zum Fahrzeugprofil zurückkehren.
ODER
Wenn Sie „analog“ gewählt haben: Dreipunkt auf die Höhe fahren, an der die Arbeitsstellung beginnt.
- Drücken, um zu bestätigen.- ⇨
- Sie haben den Arbeitsstellungssensor konfiguriert.
