Anbau- und Bedienungsanleitung - Geschwindigkeitssensor kalibrieren

Geschwindigkeitssensor kalibrieren

Bei der Kalibrierung des Geschwindigkeitssensors mit der 100m-Methode ermitteln Sie die Anzahl der Impulse, die der Geschwindigkeitssensor auf einer Distanz von 100m empfängt.

Wenn Ihnen die Anzahl der Impulse für den Geschwindigkeitssensor bekannt ist, können Sie diese auch manuell eingeben.

Vorgehensweise

þ: Sie haben eine Strecke von 100m gemessen und markiert. Die Strecke muss den Feldbedingungen entsprechen. Sie müssen also über eine Wiese oder ein Feld fahren.

þ: Das Fahrzeug mit der angeschlossenen Maschine ist für eine 100m-Fahrt bereit und befindet sich am Anfang der markierten Strecke.

þ: Sie haben einen Radsensor oder einen Radarsensor an das Terminal angeschlossen.

þ: Sie haben im Parameter „Geschwindigkeit“ den Wert „Radsensor“ oder „Radarsensor“ gewählt.

1.: Applikation Tractor-ECU aufrufen:
| Tractor-ECU

2.: - Fahrzeugliste aufrufen.

3.: Fahrzeugprofil wählen.

4.: - Drücken.

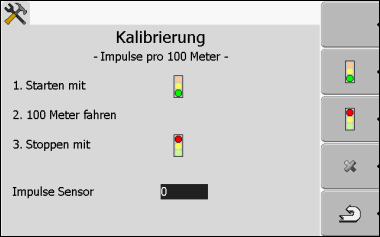

⇨: Folgende Maske erscheint:

5.: Für die Ermittlung mit der 100m-Methode: Die Handlungsabfolge auf dem Terminal befolgen.
ODER
Für manuelle Eingabe: - Wert eingeben.

6.: - Zum Fahrzeugprofil zurückkehren.

⇨: Sie haben den Geschwindigkeitssensor kalibriert.
