Změna parametru setrvačnosti

Nyní se musí přizpůsobit parametry „Korekce setrvač. při zap.“ a „Korekce setrvač. při vyp.“.

Postup

1.: Změňte parametr podle pravidla:
– Pokud postřikovač sepne příliš pozdě, potřebuje více času. Setrvačnost se musí zvýšit.
– Pokud postřikovač sepne příliš brzy, potřebuje méně času. Setrvačnost se musí snížit.

2.: Vypočítejte hodnotu pro parametr setrvačnosti.
Proveďte tento krok zvlášť pro parametr „Korekce setrvač. při zap.“ nebo „Korekce setrvač. při vyp.“
Pokud se postřikovač zapíná nebo vypíná příliš pozdě:
Zvyšte hodnotu korekce setrvačnosti.
Pokud se postřikovač zapíná nebo vypíná příliš brzy:
Snižte hodnotu korekce setrvačnosti.

Příklad

Postřikovač jel rychlostí 8 km/h. To odpovídá 0,22 cm/ms.

Po druhém projetí se změřil odstup P. Měl hodnotu 80 cm.

Aktuálně nastavený parametr „Korekce setrvač. při vyp.“ je 0 ms.

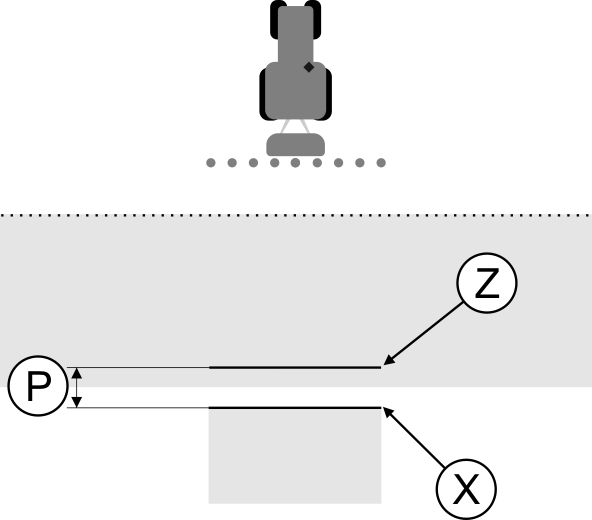

Postřikovač se při projetí zpracované plochy vypínal příliš pozdě. Bod Z se nachází ve směru jízdy před bodem X. Linie byly označeny jako na následujícím obrázku:

Při projetí zpracované plochy se postřikovač vypínal příliš pozdě

1.: Vypočítejte hodnotu korekce:
[Odstup P] : [Rychlost postřikovače] = hodnota korekce
80: 0,22 = 364

2.: Zadejte hodnotu 364 do parametru „Korekce setrvač. při vyp.“.

Příklad

Postřikovač jel rychlostí 8 km/h. To odpovídá 0,22 cm/ms.

Po druhém projetí se změřil odstup P. Měl hodnotu 80 cm.

Aktuálně nastavený parametr „Korekce setrvač. při vyp.“ je 0 ms.

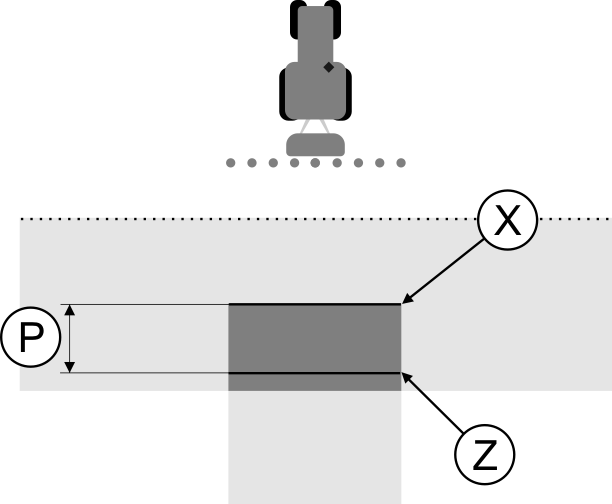

Postřikovač se při projetí zpracované plochy vypínal příliš brzy. Bod Z se nacházel ve směru jízdy po bodu X. Linie byly označeny jako na následujícím obrázku:

Při projetí zpracované plochy se postřikovač vypínal příliš brzy.

1.: Vypočítejte hodnotu korekce:
[Odstup P] : [Rychlost postřikovače] = hodnota korekce
80: 0,22 = 364

2.: Protože postřikovač vypíná příliš brzy, musí být hodnota korekce záporná. Zadejte hodnotu 364 do parametru „Korekce setrvač. při vyp.“.
