Bedienungsanleitung - Označení hranic postřiku - pro korekci setrvač. při vyp.

Označení hranic postřiku - pro korekci setrvač. při vyp.

V této fázi musíte označit, kde postřikovač přestává postřikovat, když najíždí na zpracovanou plochu. Musíte také stanovit, kde má příště s postřikem přestat.

Tak zjistíte, jestli se postřikovač vypíná příliš pozdě nebo brzy.

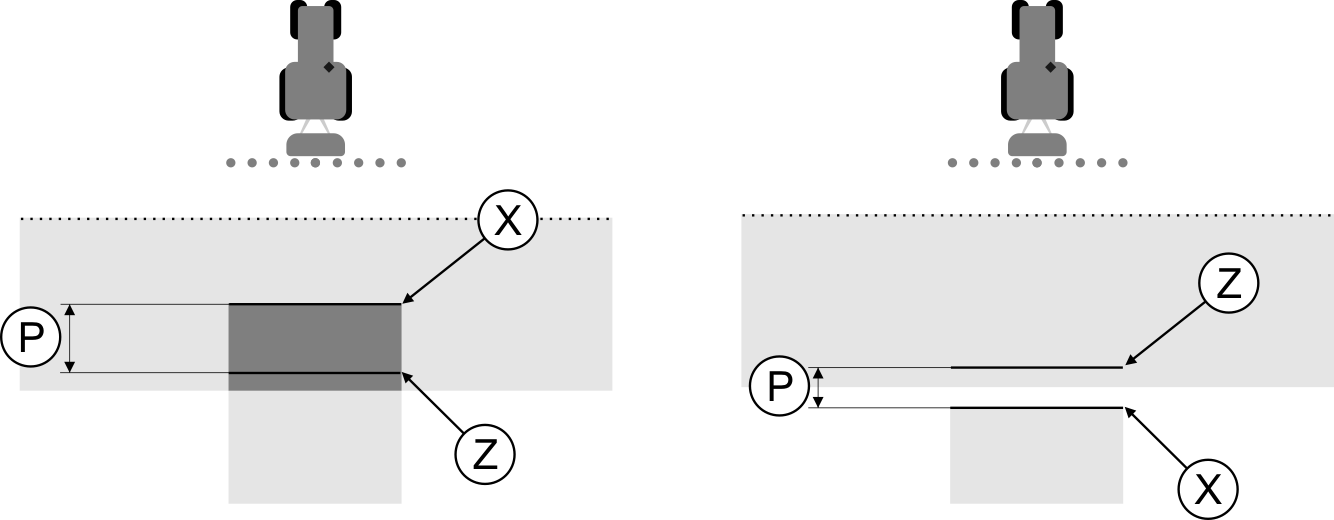

Následující obrázky ukazují, které linie na poli musíte označit, abyste mohli spočítat parametr „Korekce setrvač. při vyp.“.

Linie pro parametr„Korekce setrvač. při vyp.“. Vlevo: Postřikovač se vypíná příliš pozdě. Vpravo: Postřikovač se vypíná příliš brzo.

P	Odstup mezi požadovanou linií postřiku Z a skutečnou linií postřiku X v cm	X	Skutečná linie postřiku Zde postřikovač přestane postřikovat.
		Z	Požadovaná linie postřiku Zde má postřikovač přestat postřikovat. Měl by se přitom naplánovat malý přesah 10 cm kvůli době potřebné k upuštění tlaku.

V obou případech (vlevo a vpravo) je parametr „Setrvač. zaříz. při vyp.“ nastaven špatně:

▪: Vlevo: Postřikovač se vypíná příliš pozdě. Setrvačnost se musí zvýšit.

▪: Vpravo: Postřikovač se vypíná příliš brzo. Setrvačnost se musí snížit.

Postup

1.: Srovnejte označení na poli s nákresy.

⇨: Nyní víte, jestli se postřikovač vypíná příliš pozdě nebo brzy.
