Označení hranic postřiku - pro korekci setrvač. při zap.

V této fázi musíte označit, kde postřikovač začíná postřikovat, když opouští zpracovanou plochu. Musíte také stanovit, kde má příště s postřikem začít.

Tak zjistíte, jestli se postřikovač spouští příliš pozdě nebo brzy.

Následující obrázky ukazují, které linie na poli musíte označit, abyste mohli spočítat parametr „Korekce setrvač. při zap.“.

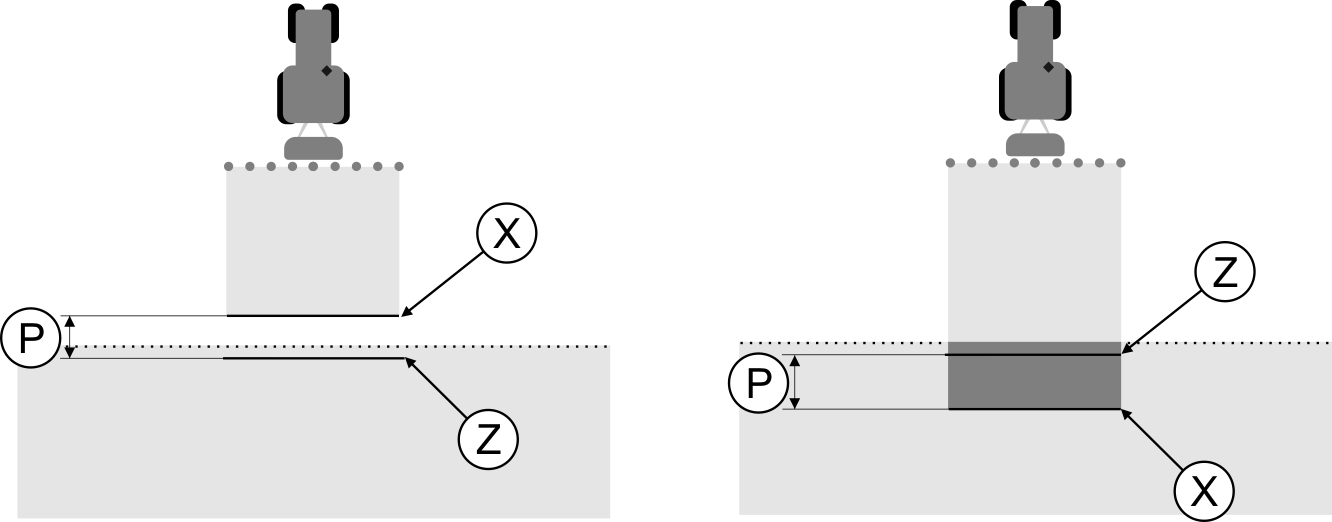

Linie pro parametr„Korekce setrvač. při zap.“. Vlevo: Postřikovač se zapíná příliš pozdě. Vpravo: Postřikovač se zapíná příliš brzo.

P	Odstup mezi požadovanou linií postřiku Z a skutečnou linií postřiku X v cm	X	Skutečná linie postřiku Zde postřikovač začíná s postřikem.
		Z	Požadovaná linie postřiku Zde má postřikovač začít s postřikem. Měl by se přitom naplánovat malý přesah asi 10 cm kvůli době potřebné k nárůstu tlaku.

V obou případech (vlevo a vpravo) je parametr „Setrvač. zaříz. při zap.“ nastaven špatně:

▪: Vlevo: Postřikovač se zapíná příliš pozdě. Setrvačnost se musí zvýšit.

▪: Vpravo: Postřikovač se zapíná příliš brzo. Setrvačnost se musí snížit.

Postup

1.: Srovnejte označení na poli s nákresy.

⇨: Nyní víte, jestli se postřikovač spouští příliš pozdě nebo brzy.
