Paralelní vedení pomocí aplikace TRACK-LeaderParalelní jízdy pomocí monitoru Lightbar a vodicích stop


Paralelní jízdy pomocí monitoru Lightbar a vodicích stop

Monitor Lightbar Vás podporuje při jízdě po vodicí stopě. Ukazuje Vám, kdy opustil stopu a jak se do ní dostat zpět.


Existují tyto typy monitoru Lightbar:
▪
Monitor Lightbar v grafickém režimu
▪
Monitor Lightbar v textovém režimu


Kromě monitoru Lightbar se na obrazovce zobrazuje směrová šipka, která ukazuje správný směr řízení.


 MMZ_Links: Lightbar im textmodus; Rechts: Lightbar im Grafikmodus

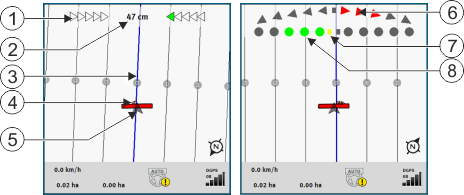

Monitor Lightbar, vlevo: Textový režim; vpravo: Grafický
Ukazatel směru monitoru Lightbar v textovém režimu.
Trojúhelník
Zde vidíte, jak silně máte zatáčet a jakým směrem, abyste v určité vzdálenosti dosáhli ideální polohy.
Viz rovněž parametr „nahled“.
Aktuální odchylka od vodicí stopy.
Označení optimální polohy
Vodicí stopa
Ukazuje optimální polohu vozidla.
Aktuální odchylka od vodicí stopy
Každý bod odpovídá odchylce 30 cm.
Směrová šipka


Poloha přijímače GPS




Pokud chcete během práce změnit typ monitoru Lightbar, klepněte prstem na horní část obrazovky.
