Въвеждане на позицията на GPS приемника

Когато сте монтирали и свързали GPS приемника, Вие трябва да въведете точната му позиция.

За паралелното водене с TRACK-Guide II можете да прескочите тази глава. Позицията на GPS приемника трябва да въведете в маската „Профили на машината“ на приложението TRACK-Leader.

Ако използвате TRACK-Guide II с SECTION-Control Box, тук трябва да въведете позицията на GPS приемника.

За да бъде въведена точно позицията на GPS приемника, трябва да измерите разстоянието от надлъжната ос от така наречената точка на окачване.

При въвеждането на разстоянията от решаващо значение е, дали GPS приемникът се намира отляво или отдясно от надлъжната ос на трактора и дали се намира пред или зад точката на окачване.

Къде се намира GPS приемникът?	Така разстоянието трябва да бъде въведено
отдясно на надлъжната ос	y
отляво на надлъжната ос	- y
пред точката на окачване	x
зад точката на окачване	- x

Начин на действие

1.: Извикайте приложение Tractor-ECU:
| Tractor-ECU

2.: - Извикайте списък на превозните средства.

3.: Изберете профил на превозното средство.

4.: - Натиснете.

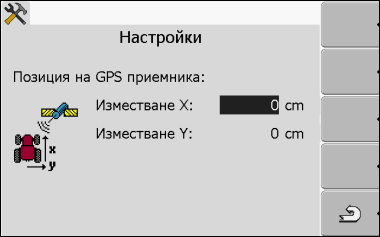

⇨: Появява се следната маска:

5.: Измерете позицията на GPS приемника. В следващите подраздели ще научите, как да направите това.

6.: Въведете измерените разстояния в полетата „Изместване X“ и „Изместване Y“.

7.: - Върнете се към профила на превозното средство.

⇨: Вие сте въвели позицията на GPS приемника за избрания профил на превозното средство.

Weiterführende Informationen

•: При машини с компютъра за изпълнение на определени задачи ISOBUS
