Montage du capteur de roues sur l'arbre de transmission

AVERTISSEMENT
Pièces de la machine en rotation
Risque de blessures par aspiration et par écrasement
1.
Éteignez le moteur avant de monter le capteur de roue !
2.
Assurez-vous que personne n'allume le moteur pendant que vous montez le capteur de roue !

Le capteur de roues est monté sur l'arbre de transmission dans les cas suivants :
▪
Avec un pulvérisateur porté et tracteur ayant quatre roues motrices.

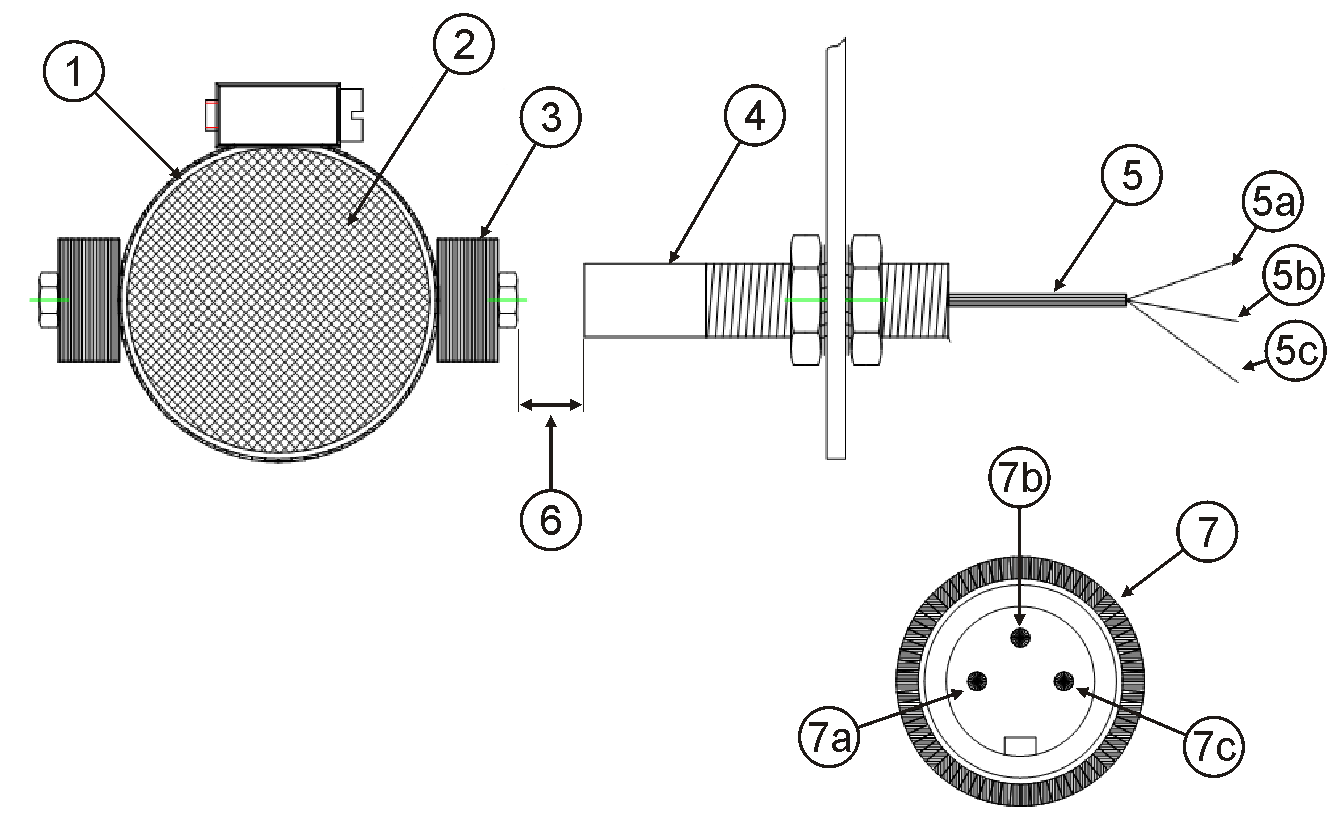

 Radsensor an der Kardanwelle montieren
Montage du capteur de roues sur l'arbre de transmission
Collier de serrage avec aimants
Selon la version, il peut y avoir un ou deux aimants.
Couleur vert : roue
Arbre de transmission
Portée
5 à 10 mm
Aimant avec un capuchon rouge
Montage anti-magnétique.
Brochage d'un connecteur à 3 broches
(le connecteur est en option)
Capteur de roue avec un capuchon bleu
Couleur blanc : masse
Câble au connecteur à 3 broches
Couleur marron : +12 volts
Couleur blanc : masse
Couleur vert : roue
Couleur marron : +12 volts




Procédure


1.
Monter le collier de serrage avec aimant sur l'arbre de transmission.
2.
Monter le capteur sans vibration.
3.
Le capteur doit être orienté vers les aimants à une distance de 5 à 10 mm.

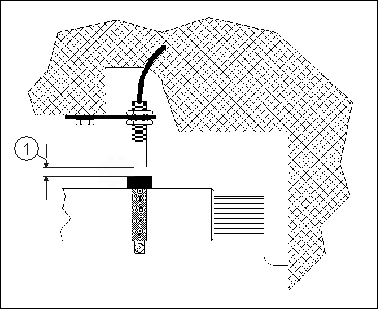

Le dessin suivant montre la position du capteur et du collier de serrage :
 Radsensor an der Kardanwelle 2
Position du capteur de roue sur l'arbre de transmission
La distance entre le capteur et les aimants doit être de 5 à 10 mm.
