Montage du capteur de roues sur la jante
Le capteur de roues est monté sur la jante dans les cas suivants :
- ▪
- Avec un pulvérisateur traîné - sur la jante du pulvérisateur traîné.
- ▪
- Avec un pulvérisateur porté et tracteur sans quatre roues motrices - sur la roue avant du tracteur.
L'illustration suivante montre la position du capteur de roue et des aimants sur la jante :
Position du capteur de roue et des aimants sur la jante
Procédure
- 1.
- Calculer le nombre d'aimants requis.
Le nombre d'aimants découle de la taille de la roue.
La distance parcourue d'impulsion à impulsion ne doit pas dépasser 60 cm.
Calcul :
Circonférence de la roue ÷ 60 cm = nombre d'aimants
par. ex. :
256 cm ÷ 60 cm = 4,27 = min. 5 aimants
- 2.
- Monter les aimants avec les vis V4A jointes dans le passage de roue.
Les aimants doivent être répartis uniformément sur la circonférence de la jante.
- 3.
- Monter le capteur de roue sur le coussinet de fusée avec le support joint. L'extrémité du capteur doit être orientée vers les aimants.
La distance entre le capteur et les aimants doit être de 5 à 10 mm.

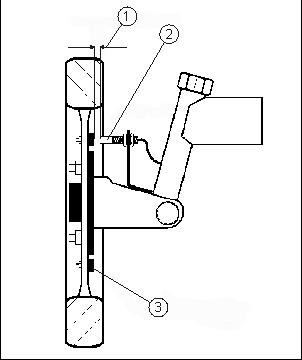

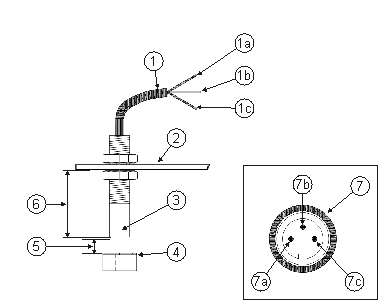

Les dessins suivants montrent la position du capteur et des aimants :
- 4.
- Raccorder le capteur de roue électroniquement :
Vous disposez des options suivantes :
- Si vous avez monté le capteur de roue au pulvérisateur traîné, connectez le capteur de roue au distributeur. Utilisez le connecteur à 39 broches.
- Si vous avez monté le capteur de roue sur la roue du tracteur, raccordez le capteur de roue directement au Spraylight. Branchez le connecteur à 3 broches du capteur dans le connecteur verrouillable à 8 broches de Spraylight.
