Calibration du débitmètre avec la méthode de la buse

Lors de la calibration du débitmètre avec la méthode buse, vous déterminez le volume moyen de liquide pulvérisé par une buse en un temps déterminé.


Mode de fonctionnement


Au cours de la calibration par cette méthode, de l'eau propre doit être pulvérisée sur la largeur totale de la rampe et une mesure du volume apporté effectuée sur plusieurs buses à l'aide d'un godet de mesure.
Le débitmètre mesure les impulsions sur cette période.
Lorsque vous avez terminé la pulvérisation, vous devez saisir la quantité moyenne d'eau pulvérisée par une buse en une minute.
Le calculateur détermine ensuite le nombre d'impulsions par litre.



Conditions préalables



þ
Vous vous êtes muni d'un godet permettant de mesurer le volume épandu.
þ
Vous vous êtes muni d'un chronomètre pour compter exactement une minute.
þ
Tous les tronçons sont ouverts et l'appareil peut pulvériser sur toute la largeur de travail.
þ
Le mode manuel est activé (dans le masque de travail, l'icône  Hand s'affiche).
þ
La cuve est remplie d'eau claire.
þ
La largeur de travail définie est correcte.
þ
Le nombre de buses par tronçon et le nombre de tronçons ont été correctement saisis.
1.
Assurez-vous que toutes les conditions préalables sont remplies !
2.

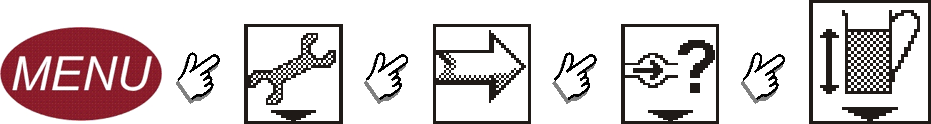

Passer au masque Impulsion débit :
 DFM-Impulse Düsenmethode
⇨
Le masque suivant s'affiche :

3.
 Ampel - Commencer la calibration.
⇨
Les icônes de fonctions suivantes s'affichent :
 OK - Arrêter la calibration.
 ESC - Interrompre la calibration.
4.
 Teilbreiten-Hauptschalter - Commencer à épandre.
⇨
Pendant la pulvérisation, le nombre de litres épandus par minute s'affiche en cumulé dans le masque Impulsion débit.
5.
Placer le godet préalablement préparé sous une buse et collecter l'eau pulvérisée pendant exactement 60 secondes. Noter le volume.
Il est recommandé d'effectuer une moyenne sur plusieurs buses.
6.
 Teilbreiten-Hauptschalter - Arrêter l'épandage.
⇨
L'épandage est arrêté.
⇨
L'affichage indique qu'aucun litre supplémentaire n'est compté.
7.
 OK - Arrêter la calibration.
⇨
La ligne Volume s'affiche dans le masque impulsion débit.
8.
 OK- Sélectionner la ligne Volume.
⇨
Le masque Volume s'affiche.
9.
Saisir le volume moyen mesuré en litres.
10.
 OK - Confirmer.
11.
 ESC - Quitter le masque.
⇨
Vous avez calibré le débitmètre avec la méthode buse.
