SPRAYER-Controller Orchard_Vineyard MIDI 3.0 - Llenado de tanque con TANK-Control y tope de llenado

Llenado de tanque con TANK-Control y tope de llenado

Si en el pulverizador se encuentra montado y configurado un sistema TANK-Control con tope de llenado, podrá utilizarlo. El llenado del tanque se detiene automáticamente cuando se alcanza un nivel de llenado determinado.

Para el llenado pueden definirse hasta dos límites de llenado. Si el contenido del tanque alcanza esos límites de llenado, el sistema detiene el llenado.

Símbolo de función	Función	Consecuencias
	Abrir la válvula de bola para el llenado	▪ La válvula de bola se abre. ▪ En la pantalla aparece el símbolo: ▪ Bombeando agua. ▪ El contenido del tanque actual se modifica lentamente.
	Cerrar la válvula de bola para el llenado	▪ La válvula de bola se cierra.
	Alternar límite de llenado activo	▪ Para el bombeo se tiene en cuenta únicamente el límite de llenado seleccionado. El tanque se llena hasta llegar al nivel de llenado establecido.

Procedimiento

Para llenar el tanque con dos límites de llenado:

þ: El pulverizador tiene instalado TANK-Control con tope de llenado.

1.: Cambie a la pantalla “Llenado tanque - TANK-Control”:

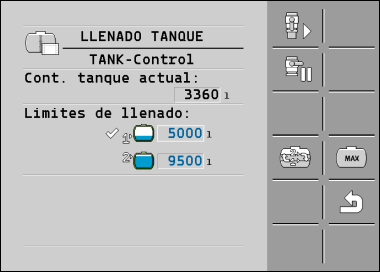

⇨: Aparece la siguiente pantalla:

2.: Ingrese en los límites de llenado 1 y 2 hasta dos niveles de llenado mediante los cuales se detendrá la bomba o se cerrará la válvula.

⇨: Al ingresar dos límites de llenado, aparece en la pantalla un nuevo símbolo de función:

⇨: Presione el símbolo para marcar un límite de llenado que detenga la bomba.

3.: - Abrir válvula de bola.

⇨: Aparece el símbolo .

⇨: Comienza el llenado.

⇨: Una vez alcanzado el nivel de llenado establecido como Límite de llenado 1, la válvula de bola se cierra y el llenado se detiene.

⇨: En caso de haber un segundo límite de llenado, este se activa automáticamente.

4.: Ahora podrá agregar el agente pulverizador y mezclar el contenido del tanque.

5.: Prepare el pulverizador para el segundo llenado.

6.: - Abrir válvula de bola.

⇨: Comienza el llenado.

⇨: Una vez alcanzado el nivel de llenado establecido como Límite de llenado 2, la válvula de bola se cierra y el llenado se detiene.
