Sección de visor de la barra
En el estado de la barra encontrará la siguiente información:
- ▪
- Número de secciones
- ▪
- Las secciones preseleccionadas o desactivadas
- ▪
- Las secciones que están pulverizando
Representación
Las siguientes figuras muestran el aspecto de las secciones en el sector del gráfico de las barras.

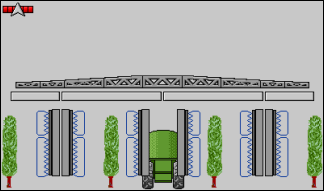

Las secciones 1 y 2 están cerradas y desactivadas.

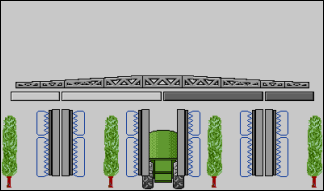

Las secciones 1 y 2 están cerradas. Las secciones restantes están abiertas y pulverizando.

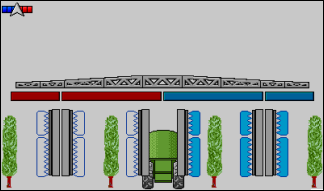

En caso de que SECTION-Control esté activado, aparece además el símbolo rojo y azul de SECTION-Control.

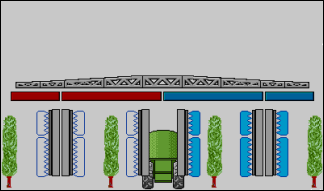

En caso contrario, el símbolo aparece en color rojo.

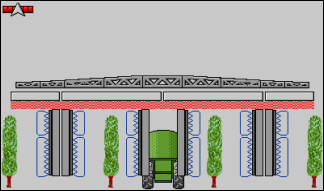

Si SECTION-Control está activado, pero la máquina detenida y todas las secciones desactivadas, aparece una intermitencia roja bajo las secciones.
Cada rectángulo corresponde a una válvula de sección.
Estados de las secciones
Si las secciones se controlan automáticamente mediante SECTION-Control, deberá cerciorarse de que las secciones no se desactiven mediante una caja de distribución (S-Box) o un joystick. En este caso, la sección se marcaría con una cruz roja y se mantendría cerrada.
Estados de las secciones con SECTION-Control y S-Box
