Montowanie terminalu w kabinie pojazdu

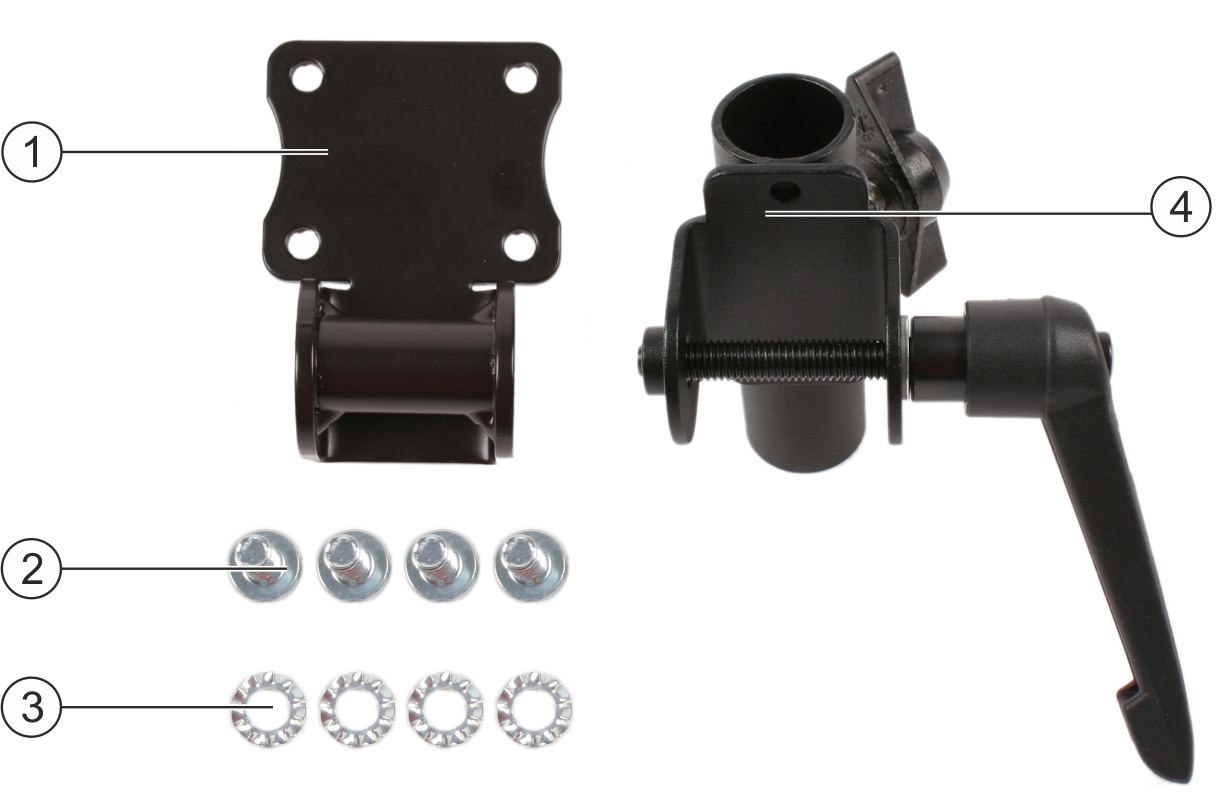

Lieferumfang

Dostarczone akcesoria montażowe

	Płytka terminalu		Uchwyt rurowy
	Śruba M5x10
	Podkładka 5.3-10

Instrukcja

1.: Przykręć płytkę terminalu do tylnej strony terminalu:

2.: WSKAZÓWKA! Zwróć uwagę, aby otwory membrany wyrównania ciśnienia nie zostały przykryte.Jeżeli membrana wyrównania ciśnienia jest przykryta, może nastąpić uszkodzenie terminalu wskutek działania skondensowanej wody.

⇨

3.: Wykręć długą śrubę z uchwytu rurowego:

4.: Umieść obydwa elementy uchwytu jeden na drugim:

5.: Wprowadź długą śrubę przez złączony uchwyt.

6.: Dokręć długą śrubę tak mocno, aby terminal był stabilny.

7.: Możesz teraz umieścić terminal wraz z uchwytem na okrągłej rurze (na przykład na konsoli podstawowej ME):
