Podłączanie terminalu do ISOBUS
Podłączenie do ISOBUSa służy do:
- ▪
- podłączenia terminalu do zasilania,
- ▪
- umożliwia komunikację z innymi urządzeniami podłączonymi do ISOBUSa.
W zależności od rodzaju ciągnika, może być wymagany inny kabel łączący.
- ▪
- W ciągnikach z wyposażeniem podstawowym ISOBUS firmy Müller-Elektronik podłącz terminal do wyposażenia podstawowego za pomocą kabla łączącego Sub-D.
SMART430 – kabel łączący z gniazdem Sub-D. Nr art.: 31322596
- ▪
- W ciągnikach wyposażonych seryjnie w ISOBUS i gniazdo kabinowe ISOBUS potrzebujesz kabla łączącego z gniazdem CPC.

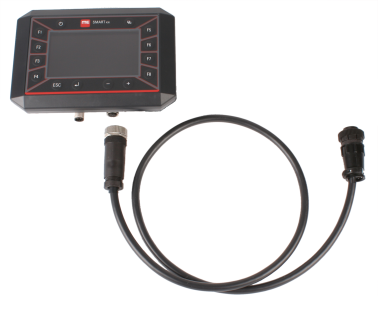

SMART430 – kabel łączący z gniazdem CPC. Nr art.: 31322597
Instrukcja
- 1.
- Podłącz kabel łączący do przyłącza A.
- 2.
- Podłącz kabel łączący do wyposażenia podstawowego ME lub gniazda kabinowego ISOBUS.
- 3.
- Dokręć wtyk.
