Przyporządkowywanie przycisków dla urządzeń do obsługi AUX

Terminal umożliwia przyporządkowanie przyciskom joysticka dowolnych funkcji komputera roboczego ISOBUS. W tym celu komputer roboczy ISOBUS i joystick muszą spełniać wymogi specyfikacji Auxiliary 2 z normy ISOBUS.

Kroki

Jeżeli korzystasz z funkcji AUX, przestrzegaj poniższych reguł:

1.: Na początek musisz przyporządkować przyciski i funkcje.

2.: Po każdym uruchomieniu systemu musisz sprawdzić, czy przyporządkowanie przycisków jest prawidłowe. Dzięki temu zostaje zapewnione, że zawsze wiesz, jakie przyciski uruchamiają dane funkcje.

Terminal umożliwia zastosowanie maksymalnie jednego zewnętrznego urządzenia do obsługi AUX-2.

		OSTROŻNIE
	Błędna obsługa wskutek zbyt dużej liczby urządzeń do obsługi Jeżeli do ISOBUS są przesyłane sygnały z więcej niż jednego urządzenia do obsługi AUX-2, nie można ich jednoznacznie przyporządkować. Przy dotknięciu przycisków może zostać aktywowana nieprawidłowa funkcja, co może prowadzić do wypadku. 1. Upewnij się, że poprzez ISOBUS komunikuje się maksymalnie jedno urządzenie do obsługi AUX-2.

Instrukcja

W ten sposób przeprowadzisz konfigurację przyporządkowania przycisków (na przykładzie joysticka AUX-2):

þ: Joystick i komputer roboczy ISOBUS są podłączone.

1.: Przejdź do ekranu konfiguracji „AUX-N”:

⇨: Pojawia się następujący ekran:

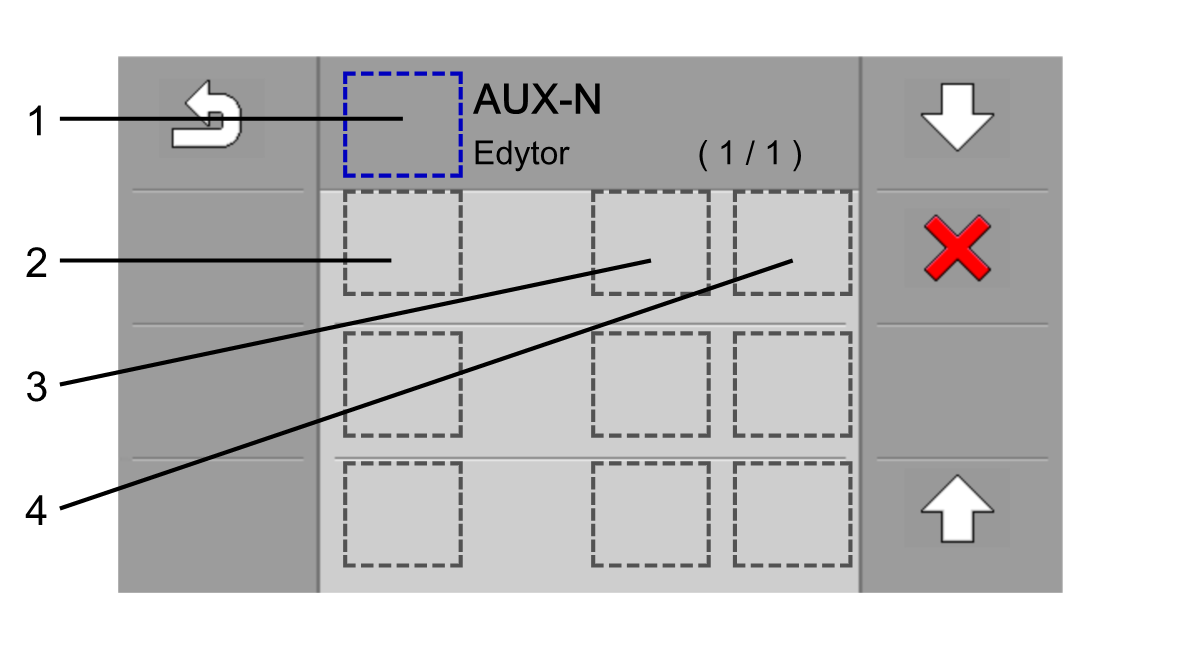

1 – wybór komputera roboczego. 2 – kolumna z funkcjami komputera roboczego. 3 – wybór joysticka. 4 – wybór przycisku.

2.: Za pomocą przycisków i zaznacz na ekranie powyżej pole numer 1.

3.: Naciśnij przycisk .

4.: Za pomocą przycisków i wybierz symbol komputera roboczego, którego funkcje chcesz przyporządkować do przycisków joysticka.

5.: Naciśnij przycisk .

⇨: Funkcje joysticka są ładowane.

6.: – wybierz funkcję, którą chcesz przyporządkować do przycisku joysticka (2 na powyższym ekranie).

7.: Za pomocą przycisków i zaznacz kwadracik obok tej funkcji (3 na powyższym ekranie).

8.: Naciśnij przycisk .

9.: Naciskaj przycisk tak długo, aż w kwadraciku pojawi się symbol joysticka, dla którego przycisków chcesz przeprowadzić przyporządkowanie.

10.: OSTROŻNIE! Jeżeli możesz wybrać więcej niż jeden joystick AUX-2, istnieje zagrożenie, że przyporządkowanie przycisków nie będzie jednoznaczne.Odłącz urządzenie do obsługi AUX-2 od systemu.Nie stosuj terminalu z dwoma urządzeniami do obsługi AUX-2.

11.: Naciśnij przycisk .

12.: Naciśnij na joysticku przycisk, któremu chcesz przyporządkować funkcję.

13.: Lub: Za pomocą przycisków i zaznacz dalszy kwadracik po prawej stronie (4 na powyższym ekranie) i wybierz funkcję ręcznie.

14.: W ten sposób możesz przyporządkować dalsze funkcje do przycisków joysticka.

15.: – opuść ekran, aby zapisać przyporządkowania.

⇨: Kopiowanie przyporządkowań do komputera roboczego trwa ok. 5-10 sekund. Nie wyłączaj w tym czasie terminalu.

16.: Sprawdź, czy przyporządkowania są prawidłowe. Jeżeli tak, potwierdź za pomocą .

⇨: Zakończyłeś przyporządkowywanie funkcji i możesz obsługiwać maszynę joystickiem.
