Konfigurera joystick

MMZ_Joystick konfigurieren

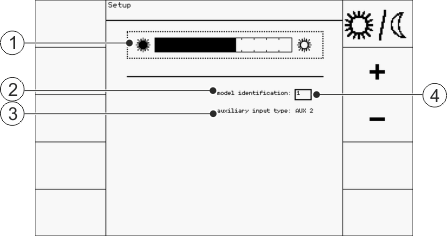

	Ljusstyrka för dag- eller nattläge, här: dagläge		Valt Auxiliary-protokoll
	Joystickens valda nummer		Markör

Funktionssymbol	Betydelse
	Växla mellan dag- och nattläge
	Öka ljusstyrka
	Minska ljusstyrka

När du konfigurerar joysticken kan du göra följande inställningar:

▪: Ändra lysdiodens ljusstyrka i dag- och nattläge.

▪: Välja joystickens nummer om du använder fler än en joystick.

–: Standardvärdet är ”1”. Om du använder fler än en joystick måste du numrera dem i ordningsföljd.

▪: Välja Auxiliary-protokoll.

–: ”AUX1 (AUX ME)

: Välj det här protokollet om din ISOBUS-jobbdator och din terminal stödjer Auxiliary ME. Du kan sedan tilldela funktioner till joysticken.

: ELLER

: Välj det här protokollet om du använder en ME-spruta eller en SECTION-Control BOX.

–: ”AUX2”

: Välj det här protokollet om din ISOBUS-jobbdator och din terminal stödjer Auxiliary 2. Du kan sedan tilldela funktioner till joysticken.

: Om du inte vet vilket protokoll som ditt system stödjer, kan du testa det genom att du väljer protokollet ”AUX2”. Om du kan tilldela ISOBUS-jobbdatorns funktioner till joysticken stödjer ditt system Auxiliary 2. Om inte, välj protokollet ”AUX1” (AUX ME).

Förfarande

Så här konfigurerar du joysticken:

þ: Terminalen är avstängd.

1.: Håll knapp 2 på joysticken intryckt. Du känner igen knapp 2 med hjälp av dess vita kant.

2.: Starta terminalen.

3.: Släpp knapp 2 efter ca 5 sekunder.

4.: - Öppna joystickens applikation.

5.: Konfigurera joysticken.

6.: Starta om terminalen.
